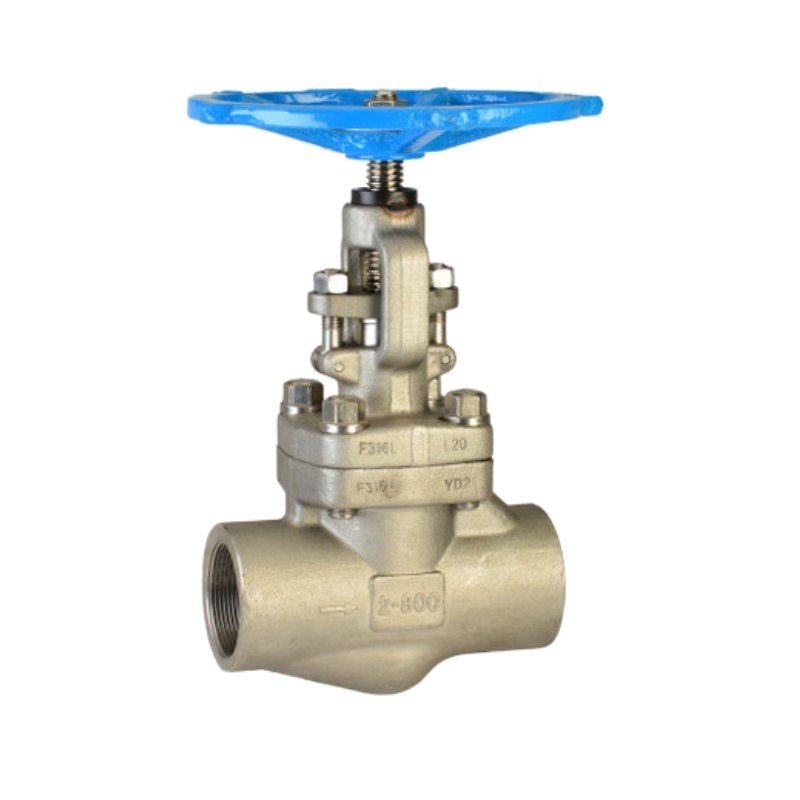

Chicago Valves serie 386 Válvula de globo Acero inoxidable, clase 800 NPT, 1/4"-3"
386TE
La Serie 386 de Chicago Valves es una válvula de globo de acero inoxidable forjado Clase 800 para servicio severo con bonete empernado y vástago ascendente, diseñada para aplicaciones de estrangulación a alta presión y alta temperatura.
Fabricada bajo las normas API 602 y ASME B16.34, está construida con acero inoxidable forjado ASTM A182 F316L altamente resistente a la corrosión y cumple con la norma NACE MR0175 para servicio de gas amargo. Cuenta con empaquetadura de grafito de alto rendimiento, disco sólido y extremos roscados NPT según ASME B1.20.1, completamente probada bajo las normas API 598. También disponible con extremos para soldar (Socket Weld).
Disponible en tamaños de 1/4" a 2".
196,89 $
312,53 $
37% de descuento
Seguridad - Está seguro. Nuestro sitio está encriptado y no almacenamos ninguna información de pago.
El Retorno
Productos se pueden devolver si no se usan o están defectuosos. Llamar para autorizacion
La Serie 386 de Chicago Valves es una válvula de globo compacta de acero inoxidable forjado Clase 800 para servicio severo. Conforme con las normas API 602 y ASME B16.34, esta válvula está diseñada para servicios exigentes de estrangulación comercial e industrial a alta presión, donde se requiere un cierre confiable, una resistencia extrema a la corrosión y una larga vida útil. El diseño de bonete empernado y vástago ascendente garantiza un sellado robusto y una indicación visible de la posición de la válvula durante la operación.
La Serie 384 está disponible de 1/4" a 2" con extremos roscados NPT y cumple con la norma NACE MR0175 para servicio de gas amargo (sour service).
Especificaciones Generales de la Válvula
- Tipo de válvula: Válvula de globo de acero inoxidable forjado
- Clase de presión: Clase 800
- Clasificación de presión: 1,600 PSI (Acero Inoxidable)
- Temperatura máxima: 850°F / 454°C (Acero Inoxidable)
- Material del cuerpo: Acero inoxidable forjado (A182 F316L)
- Material del bonete: Acero inoxidable forjado (A182 F316L)
- Material del vástago: Acero inoxidable (A182 F316L)
- Material del disco: Acero inoxidable (A276 316L)
- Material de la junta: 316L + Grafito (espirometálica)
- Material de la empaquetadura: Grafito
- Pernos de la tapa: Acero inoxidable (A193 B8M)
- Material del volante: Hierro maleable (A197)
- Operación: Manual (Volante)
- Estilo del cuerpo: En línea, Acero forjado, Bonete empernado (BB)
- Diseño de vástago: Vástago ascendente (OS&Y)
- Función de flujo: Estrangulación / regulación de flujo
- Conexiones de extremo: Roscado NPT (ASME B1.20.1)
Normas y Cumplimiento
- Diseño: API 602, ASME B16.34
- Pruebas: API 598 (Pruebas de cuerpo y asiento)
- Rosca estándar: ASME B1.20.1
- Cumplimiento: NACE MR0175 (Servicio de gas amargo)
Resumen de Especificaciones Técnicas - Chicago Valves Serie 386
Tamaño Número de Parte Cv Peso (lbs) 1/4" 02386TE 0.7 4.85 3/8" 03386TE 0.7 4.85 1/2" 05386TE 1.3 4.63 3/4" 07386TE 2.6 5.07 1" 10386TE 6.4 8.16 1 1/4" 12386TE 11.6 12.79 1 1/2" 15386TE 17 16.53 2" 20386TE 30.9 22.49 - 386TE
Ficha técnica
- Tipo de válvula
- Válvula de globo
- Tamaño de la válvula
- .5 (1/2") .25 (1/4") .75 ( 3/4") .375 (3/8") 1" 1.5 (1 1/2") 1.25 (1 1/4") 2"
- Rango temperatura válvula
- 850°F max (°C 454)
- Material cuerpo válvula
- Acero Inoxidable 316L
- Estilo cuerpo de válvula
- En línea
- Conexión Válvula
- FNPT
- Válvula PSI
- 1600 Max
- Configuración de válvula
- 2-vías
- Asiento Válvula
- PTFE
- Garantía
- 1 año
- Estándares válvulas
- API 598 API 602 ASME B1.20.1 NACE MR0175
La Serie 386 de Chicago Valves es una válvula de globo de acero inoxidable forjado Clase 800 para servicio severo con bonete empernado y vástago ascendente, diseñada para aplicaciones de estrangulación a alta presión y alta temperatura.
Fabricada bajo las normas API 602 y ASME B16.34, está construida con acero inoxidable forjado ASTM A182 F316L altamente resistente a la corrosión y cumple con la norma NACE MR0175 para servicio de gas amargo. Cuenta con empaquetadura de grafito de alto rendimiento, disco sólido y extremos roscados NPT según ASME B1.20.1, completamente probada bajo las normas API 598. También disponible con extremos para soldar (Socket Weld).
Disponible en tamaños de 1/4" a 2".
