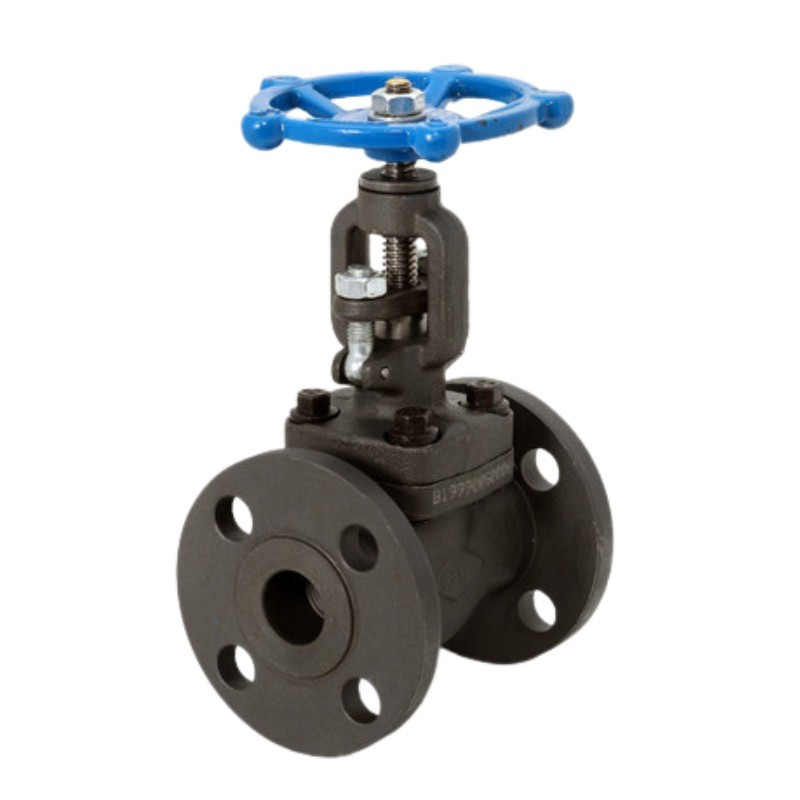

Chicago Valves serie 384 Válvula Globo de acero forjado Bridada 300, 1/2"-1 1/2"
384F3
La Serie 384 de Chicago Valves es una válvula de globo de acero forjado Clase 300 para servicio severo con bonete empernado y vástago ascendente, diseñada para aplicaciones de estrangulación a alta presión y alta temperatura.
Fabricada bajo las normas API 602 y ASME B16.34, está construida con acero forjado ASTM A105N duradero y cumple con la norma NACE MR0175 para servicio de gas amargo. Cuenta con empaquetadura de grafito de alto rendimiento, disco sólido de CA-15, asiento de 13% Cr y extremos bridados con cara levantada (RF) Clase 300 según ASME B16.5, completamente probada bajo las normas API 598. También disponible con extremos bridados con cara levantada (RF) Clase 150.
Disponible en tamaños de 1/2" a 1-1/2".
101,87 $
161,70 $
37% de descuento
Seguridad - Está seguro. Nuestro sitio está encriptado y no almacenamos ninguna información de pago.
El Retorno
Productos se pueden devolver si no se usan o están defectuosos. Llamar para autorizacion
La Serie 384 de Chicago Valves es una válvula de globo compacta de acero forjado Clase 800 para servicio severo. Conforme con las normas API 602 y ASME B16.34, esta válvula está diseñada para servicios exigentes de estrangulación comercial e industrial a alta presión, donde se requiere un cierre confiable, una resistencia extrema a la corrosión y una larga vida útil. El diseño de bonete empernado y vástago ascendente garantiza un sellado robusto y una indicación visible de la posición de la válvula durante la operación.
La Serie 384 está disponible de 1/2" a 1-1/2" con extremos bridados con cara levantada (RF) y cumple con la norma NACE MR0175 para servicio de gas amargo (sour service).
Especificaciones Generales de la Válvula
- Tipo de válvula: Válvula de globo de acero forjado
- Clase de presión: Clase 300
- Clasificación de presión: 740 PSI (Acero Forjado)
- Temperatura máxima: 800°F / 427°C (Acero Forjado)
- Material del cuerpo: Acero forjado (ASTM A105N)
- Material del bonete: Acero forjado (ASTM A105N)
- Material del vástago: 13% Cr (ASTM A182 Gr. F6a Cl.2)
- Material del disco: 13% Cr (ASTM A217 Gr. CA-15)
- Material de la junta: Acero inoxidable 316 + Grafito (espirometálica)
- Material de la empaquetadura: Grafito
- Pernos de la tapa: Acero de aleación (ASTM A193 Gr. B7M)
- Material del volante: MI / Sgiron
- Operación: Manual (Volante)
- Estilo del cuerpo: En línea, Acero forjado, Bonete empernado (BB)
- Diseño de vástago: Vástago ascendente (OS&Y)
- Función de flujo: Estrangulación / regulación de flujo
- Conexiones de extremo: Clase 300 Flanged Raised Face (RF) (ASME B16.5)
- Conexiones de extremo opcionales: Clase 150 Flanged Raised Face (RF) (ASME B16.5)
- País de origen: Camboya
Normas y Cumplimiento
- Diseño: API 602 / ISO 15761, ASME B16.34
- Pruebas: API 598 (Pruebas de cuerpo y asiento)
- Dimensiones Cara a Cara: ASME B16.10
- Brida estándar: ASME B16.5
- Cumplimiento: NACE MR0175 (Servicio de gas amargo)
Resumen de Especificaciones Técnicas - Chicago Valves Serie 384 Clase 300
Tamaño Número de Parte Cv Peso (lbs) 1/2" 384F3005 2.2 8.00 3/4" 384F3006 2.3 11 1" 384F3010 6.0 16.5 1 1/4" 384F3012 13 25.5 1 1/2" 384F3015 15.25 31 - 384F3
Ficha técnica
- Tipo de válvula
- Válvula de globo
- Tamaño de la válvula
- .5 (1/2") .25 (1/4") .75 ( 3/4") .375 (3/8") 1" 1.5 (1 1/2") 1.25 (1 1/4")
- Rango temperatura válvula
- 800°F max (°C 427)
- Material cuerpo válvula
- Acero forjado A105N
- Estilo cuerpo de válvula
- En línea
- Conexión Válvula
- Clase 300 Brida
- Válvula PSI
- 740
- Configuración de válvula
- 2-vías
- Asiento Válvula
- Metal sobre metal
- Garantía
- 1 año
- Estándares válvulas
- API 598 API 602 ASME B16.5 ASME B16.10 NACE MR0175
La Serie 384 de Chicago Valves es una válvula de globo de acero forjado Clase 300 para servicio severo con bonete empernado y vástago ascendente, diseñada para aplicaciones de estrangulación a alta presión y alta temperatura.
Fabricada bajo las normas API 602 y ASME B16.34, está construida con acero forjado ASTM A105N duradero y cumple con la norma NACE MR0175 para servicio de gas amargo. Cuenta con empaquetadura de grafito de alto rendimiento, disco sólido de CA-15, asiento de 13% Cr y extremos bridados con cara levantada (RF) Clase 300 según ASME B16.5, completamente probada bajo las normas API 598. También disponible con extremos bridados con cara levantada (RF) Clase 150.
Disponible en tamaños de 1/2" a 1-1/2".
