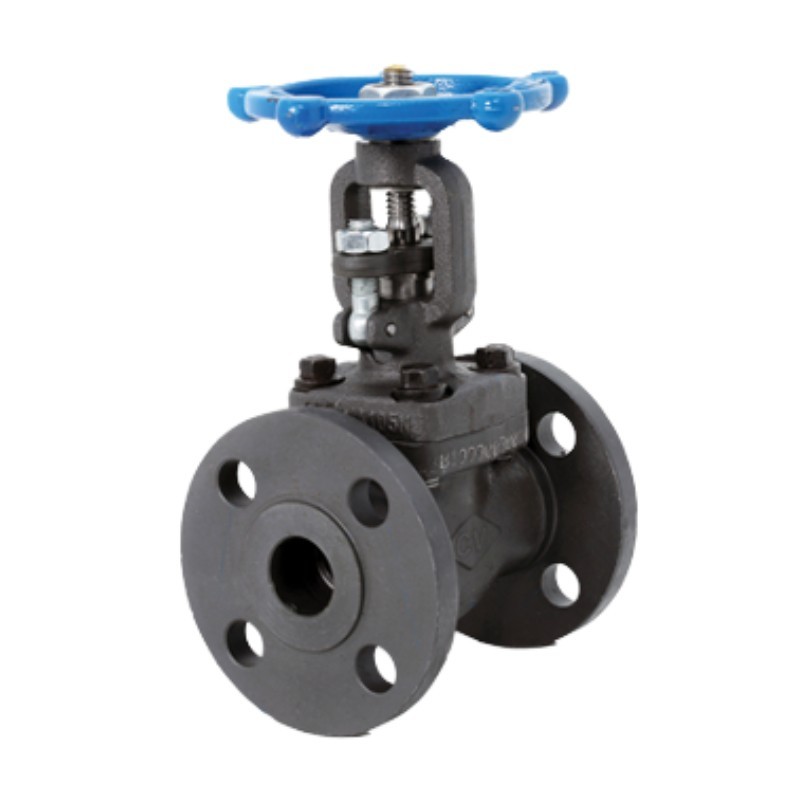

Válvula de Compuerta Bridada Chicago Valves Serie 28F de Acero Forjado Clase 300 (1/2" - 1 1/2")
284F3
La Serie 284F de Chicago Valves es una válvula de compuerta bridada de acero forjado clase 300, diseñada para ofrecer un servicio de cierre fiable en sistemas de tuberías industriales. Fabricada en acero forjado normalizado ASTM A105N, la Serie 28F presenta un diseño de vástago ascendente OS&Y (tornillo exterior y yugo) de giro múltiple, el cual proporciona una indicación visual inequívoca de la posición de la válvula, al tiempo que favorece la durabilidad a largo plazo y facilita el acceso para el mantenimiento.
Las conexiones con bridas de cara realzada permiten su integración en sistemas de tuberías ANSI 300, con clasificaciones de presión de hasta 740 PSI at 100°F (38°C) y temperaturas de operación que oscilan entre -20 °F y 1000 °F, dependiendo de las condiciones de servicio y de las clasificaciones de presión-temperatura de ASME.
La Serie Chicago 28F4 también está disponible en clases de presión con bridas clase 150 y 600.
Disponible en tamaños de 1/2" a 1 1/2".
131,21 $
184,80 $
29% de descuento
Seguridad - Está seguro. Nuestro sitio está encriptado y no almacenamos ninguna información de pago.
El Retorno
Productos se pueden devolver si no se usan o están defectuosos. Llamar para autorizacion
Especificaciones de la válvula de compuerta con bridas de acero forjado Chicago Valves Serie 28F clase 300, tipo Vástago Exterior y Yugo (OS&Y):
Especificaciones Generales de la Válvula
- Cuerpo: Acero forjado ASTM A105N
- Material del vástago: Acero inoxidable ASTM A182 Grado F6a Clase 2
- Tipo de diseño: OS&Y (Vástago exterior y horquilla)
- Operación: Manual multiturno
- Tipo de servicio: Aislamiento / Cierre
- Clasificación de presión: 740 PSI a 100°F (38°C) para servicio Clase 300, sujeto a la desclasificación de presión-temperatura de ASME
- Temperatura máxima: 1000°F (538°C)
- Tipo de vástago: Vástago ascendente
- Tipo de cuña: Disco de cuña sólida
- Estándar de bridas: ASME B16.5
- Clase de presión: Clase 300
- También disponible: Clase 150 y Clase 600
- Conexiones de extremo: Bridadas ANSI de cara realzada (RF)
- País de origen: Camboya
Normas
- API 598, ASME B16.34, ASME B16.10, ASME B16.5, NACE MR0175
Opciones
- También disponible en clase 300 y 600
Resumen de especificaciones de las válvulas Chicago Valves Serie 28F Clase 300
Tamaño 1/2" 3/4" 1" 1 1/4" 1 1/2" CV 4.5 11 54 54 79 Peso (lbs) 7.5 10.5 15 16 27.5 - 284F3
Ficha técnica
- Tipo de válvula
- Válvula de compuerta
- Tamaño de la válvula
- .5 (1/2") .75 ( 3/4") 1" 1.5 (1 1/2") 1.25 (1 1/4")
- Rango temperatura válvula
- -50° a 600°F (°C -46 a 316)
- Material cuerpo válvula
- Acero forjado A105N
- Estilo cuerpo de válvula
- Puerto lleno
- Conexión Válvula
- Clase 300 Brida
- Válvula PSI
- 740
- Configuración de válvula
- 2-vías
- Asiento Válvula
- Metal sobre metal
- Garantía
- 1 año
- Estándares válvulas
- API 598 ASME B16.5 ASME B16.10 ASME B16.34 NACE MR0175
La Serie 284F de Chicago Valves es una válvula de compuerta bridada de acero forjado clase 300, diseñada para ofrecer un servicio de cierre fiable en sistemas de tuberías industriales. Fabricada en acero forjado normalizado ASTM A105N, la Serie 28F presenta un diseño de vástago ascendente OS&Y (tornillo exterior y yugo) de giro múltiple, el cual proporciona una indicación visual inequívoca de la posición de la válvula, al tiempo que favorece la durabilidad a largo plazo y facilita el acceso para el mantenimiento.
Las conexiones con bridas de cara realzada permiten su integración en sistemas de tuberías ANSI 300, con clasificaciones de presión de hasta 740 PSI at 100°F (38°C) y temperaturas de operación que oscilan entre -20 °F y 1000 °F, dependiendo de las condiciones de servicio y de las clasificaciones de presión-temperatura de ASME.
La Serie Chicago 28F4 también está disponible en clases de presión con bridas clase 150 y 600.
Disponible en tamaños de 1/2" a 1 1/2".
