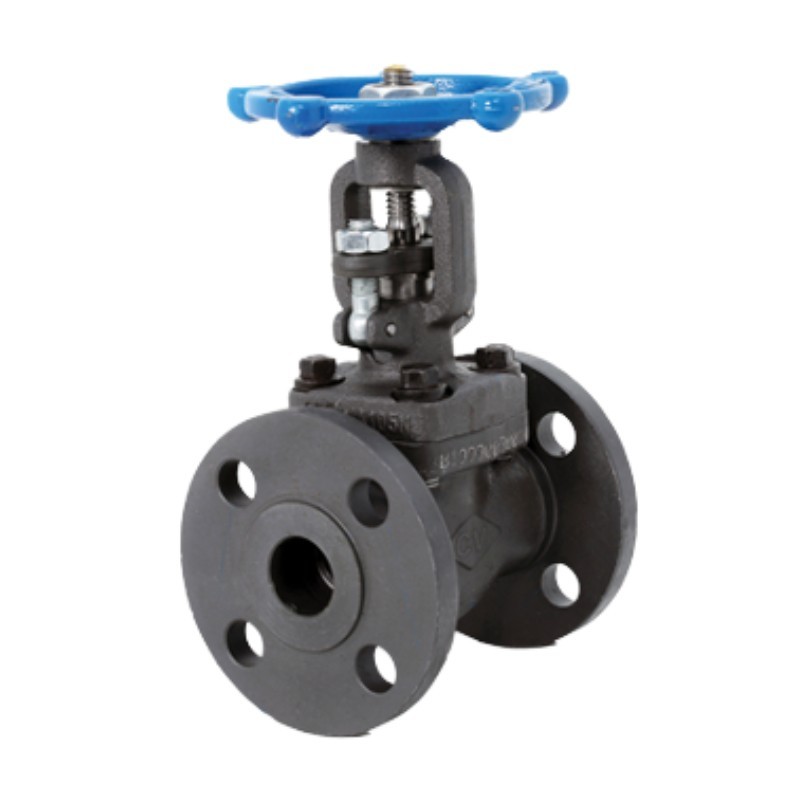

Válvula de Compuerta Bridada Chicago Valves Serie 28F de Acero Forjado Clase 150 (1/2" - 1 1/2")
284F1
La Serie 284F de Chicago Valves es una válvula de compuerta bridada de acero forjado clase 150, diseñada para ofrecer un servicio de cierre fiable en sistemas de tuberías industriales. Fabricada en acero forjado normalizado ASTM A105N, la Serie 28F presenta un diseño de vástago ascendente OS&Y (tornillo exterior y yugo) de giro múltiple, el cual proporciona una indicación visual inequívoca de la posición de la válvula, al tiempo que favorece la durabilidad a largo plazo y facilita el acceso para el mantenimiento.
Las conexiones con bridas de cara realzada permiten su integración en sistemas de tuberías clase 150, con clasificaciones de presión de hasta 285 PSI a 100 °F y temperaturas de operación que oscilan entre -20 °F y 1000 °F, dependiendo de las condiciones de servicio y de las clasificaciones de presión-temperatura de ASME.
La Serie Chicago 28F también está disponible en clases de presión con bridas clase 300 y 600.
Disponible en tamaños de 1/2" a 1 1/2".
99,00 $
137,50 $
28% de descuento
Seguridad - Está seguro. Nuestro sitio está encriptado y no almacenamos ninguna información de pago.
El Retorno
Productos se pueden devolver si no se usan o están defectuosos. Llamar para autorizacion
Especificaciones de la válvula de compuerta con bridas de acero forjado Chicago Valves Serie 284F Clase 150, tipo Vástago Exterior y Yugo (OS&Y):
Especificaciones Generales de la Válvula
- Cuerpo: Acero forjado ASTM A105N
- Material del vástago: Acero inoxidable ASTM A182 Grado F6a Clase 2
- Tipo de diseño: OS&Y (Vástago Exterior y Yugo)
- Operación: Manual, de múltiples vueltas
- Función de flujo: Cierre bidireccional / servicio de aislamiento
- Estilo del puerto: Diseño de compuerta de flujo total
- Clasificación de presión: 285 PSI a 100°F (clase 150); sujeto a la reducción de presión-temperatura según ASME
- Rango de temperatura: -20°F a 1000°F (-29°C a 538°C)
- Tipo de vástago: Vástago ascendente
- Tipo de cuña: Disco de cuña sólida
- Tipo de servicio: Servicio de aislamiento/cierre bidireccional
- Con bridas Clase 150; también disponible en ANSI 300 y ANSI 600
- Conexiones de extremo: Con bridas ANSI de cara realzada (RF)
- Compatibilidad de bridas según ASME B16.5
- País de origen: Camboya.
Normas
- API 598, API 603, ASME B16.34, B16.10, B16.5, NACE MR0175
Opciones
- También disponible en bridas clase 300 y 600
Resumen de especificaciones de las válvulas Chicago Valves Serie 28F clase 150
Tamaño 1/2" 3/4" 1" 1 1/4" 1 1/2" CV 4.5 11 54 54 79 Peso (lbs) 6 7.50 11.25 11.50 21.25 - 284F1
Ficha técnica
- Tipo de válvula
- Válvula de compuerta
- Tamaño de la válvula
- .5 (1/2") .75 ( 3/4") 1" 1.5 (1 1/2") 1.25 (1 1/4")
- Rango temperatura válvula
- -50° a 600°F (°C -46 a 316)
- Material cuerpo válvula
- Acero forjado A105N
- Estilo cuerpo de válvula
- Puerto lleno
- Conexión Válvula
- Clase 150 Brida
- Válvula PSI
- 285
- Configuración de válvula
- 2-vías
- Asiento Válvula
- Metal sobre metal
- Garantía
- 1 año
- Estándares válvulas
- API 598 ASME B16.5 ASME B16.10 ASME B16.34
La Serie 284F de Chicago Valves es una válvula de compuerta bridada de acero forjado clase 150, diseñada para ofrecer un servicio de cierre fiable en sistemas de tuberías industriales. Fabricada en acero forjado normalizado ASTM A105N, la Serie 28F presenta un diseño de vástago ascendente OS&Y (tornillo exterior y yugo) de giro múltiple, el cual proporciona una indicación visual inequívoca de la posición de la válvula, al tiempo que favorece la durabilidad a largo plazo y facilita el acceso para el mantenimiento.
Las conexiones con bridas de cara realzada permiten su integración en sistemas de tuberías clase 150, con clasificaciones de presión de hasta 285 PSI a 100 °F y temperaturas de operación que oscilan entre -20 °F y 1000 °F, dependiendo de las condiciones de servicio y de las clasificaciones de presión-temperatura de ASME.
La Serie Chicago 28F también está disponible en clases de presión con bridas clase 300 y 600.
Disponible en tamaños de 1/2" a 1 1/2".
