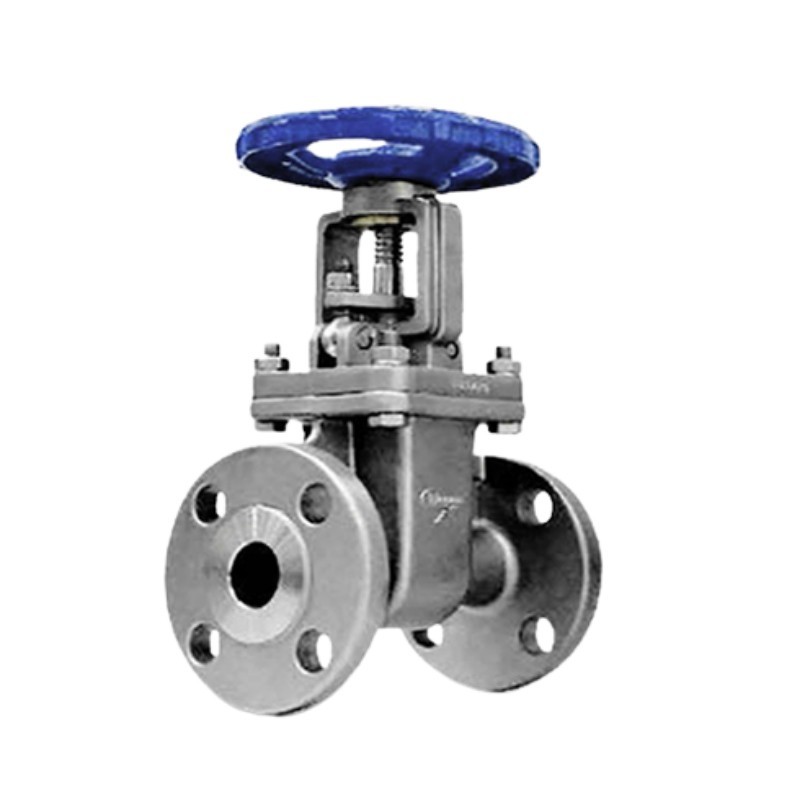

Válvula de Compuerta Bridada Chicago Valves Serie 216 de Acero Inoxidable 316 Trabajo Pesado Clase 300 (1/2" - 6")
21631
La Serie 216 de Chicago Valves es una válvula de compuerta clase 300 de uso rudo, diseñada para el aislamiento confiable del flujo en aplicaciones industriales exigentes. Fabricada en acero inoxidable CF8M/316, ofrece una excelente resistencia a la corrosión, capacidad para altas temperaturas y un rendimiento de cierre fiable. Disponible con conexiones Clase 300 bridadas o Clase 300 BW (para soldar a tope).
Diseñada para servicios de alta presión y alta temperatura, la Serie 216 cumple con las normas API 603 y ASME, con pruebas de asiento y cuerpo conforme a la norma API 598. La válvula incorpora un diseño de vástago ascendente OS&Y para una indicación visual de la posición y un mantenimiento más sencillo, junto con una robusta construcción de bonete atornillado.
Clasificado para aproximadamente 720 PSI y temperaturas de hasta 1000 °F. También disponible en clase 150, con clasificaciones de presión hasta 285 PSI a 100 °F.
Disponible en tamaños de 1/2" a 6".
739,30 $
1.071,45 $
31% de descuento
Seguridad - Está seguro. Nuestro sitio está encriptado y no almacenamos ninguna información de pago.
El Retorno
Productos se pueden devolver si no se usan o están defectuosos. Llamar para autorizacion
Especificaciones de la Chicago Valves Serie 216 válvula de compuerta bridada clase 300, acero inoxidable 316, de alta presión, con vástago exterior y yugo:
Especificaciones generales de la válvula
- Cuerpo: ACERO INOXIDABLE 316 - ASTM A351
- Material de la tapa: Acero inoxidable ASTM A351 CF8M
- Tipo de diseño: OS&Y (Vástago exterior y yugo)
- Operación: Manual, multivuelta
- Función de flujo: Aislamiento / Servicio de apertura y cierre (On-Off)
- Estilo del puerto: Configuración de compuerta de flujo total
- Tipo de vástago: Vástago ascendente
- Tipo de cuña: Diseño de cuña sólida
- Tipo de servicio: Cierre bidireccional
- Conexión bridada clase 300; opción de Clase 300 soldadura a tope (BW) disponible
- Compatibilidad con bridas ASME B16.5
- Fabricada en Tailandia; ensamblada y probada en EE. UU.
Normas de diseño
- API 598, API 603, ASME B16.34, B16.10, B16.5, B16.25
Opciones
- Empaquetadura del vástago y sello del bonete de grafito: Sellado mejorado a altas temperaturas; mejor rendimiento con vapor.
- Operador de engranajes: Recomendado para válvulas de mayor tamaño; par de operación reducido y control manual mejorado.
- Disponible con bridas clase 300 o para soldar a tope (Butt weld)
- Disponible con bridas clase 150 o para soldar a tope (Butt weld)
Resumen de especificaciones de la Serie 216 de Chicago Valves Clase 300
Tamaño 1/2" 3/4" 1" 1 1/2" 2" 2 1/2" 3" 4" 6" Cv (GPM) 26 50 80 300 360 630 1150 2150 4150 Peso (lbs) 11.86 13.78 15.43 35.05 45.99 55.89 84.97 142.31 253.53 - 21631
Ficha técnica
- Tipo de válvula
- Válvula de compuerta
- Tamaño de la válvula
- .5 (1/2") .75 ( 3/4") 1" 1.5 (1 1/2") 2" 2.5 (2 1/2") 3" 4" 6"
- Rango temperatura válvula
- -50° a 600°F (°C -46 a 316)
- Material cuerpo válvula
- Acero inoxidable ASTM 316
- Estilo cuerpo de válvula
- Puerto lleno
- Conexión Válvula
- Clase 300 Brida
- Válvula PSI
- 720
- Configuración de válvula
- 2-vías
- Asiento Válvula
- Metal sobre metal
- Garantía
- 1 año
- Estándares válvulas
- API 598 API 603 ASME B16.5 ASME B16.10 ASME B16.34 MSS SP-55
La Serie 216 de Chicago Valves es una válvula de compuerta clase 300 de uso rudo, diseñada para el aislamiento confiable del flujo en aplicaciones industriales exigentes. Fabricada en acero inoxidable CF8M/316, ofrece una excelente resistencia a la corrosión, capacidad para altas temperaturas y un rendimiento de cierre fiable. Disponible con conexiones Clase 300 bridadas o Clase 300 BW (para soldar a tope).
Diseñada para servicios de alta presión y alta temperatura, la Serie 216 cumple con las normas API 603 y ASME, con pruebas de asiento y cuerpo conforme a la norma API 598. La válvula incorpora un diseño de vástago ascendente OS&Y para una indicación visual de la posición y un mantenimiento más sencillo, junto con una robusta construcción de bonete atornillado.
Clasificado para aproximadamente 720 PSI y temperaturas de hasta 1000 °F. También disponible en clase 150, con clasificaciones de presión hasta 285 PSI a 100 °F.
Disponible en tamaños de 1/2" a 6".
