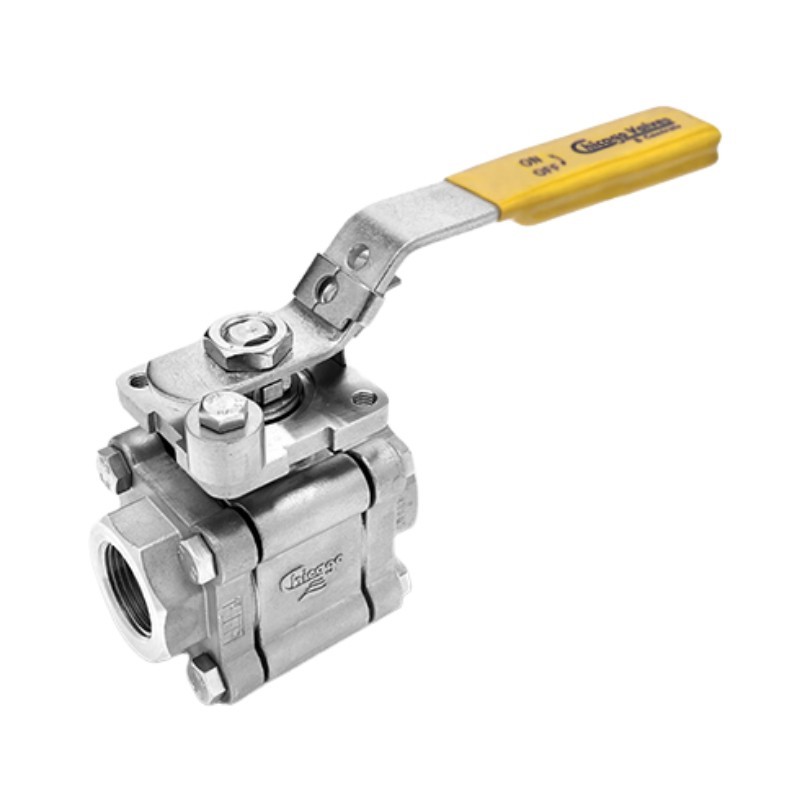

Chicago Valves HP79 Válvula de bola de 3 piezas de paso total - SS - Roscado SW, API 608 ISO 5211 - 1/4" a 2"
HP79-666TXS
La serie HP79 de Chicago Valves es una válvula de bola de alta presión, de tres piezas, de 2 vías y de paso total (full port), conforme a la norma API 608, diseñada para aplicaciones industriales exigentes. Fabricada en acero inoxidable 316 resistente a la corrosión, cuenta con una plataforma de montaje elevada que permite ajustar el empaquetado del vástago en línea, sin necesidad de retirar el actuador o la manija. Disponible con asientos de DELRIN o PEEK y conexión Roscado SW (Soldadura de encaje).
El HP79 incorpora un vástago a prueba de expulsión, un empaquetado de vástago reforzado, una construcción del cuerpo mediante fundición a la cera perdida y una plataforma de montaje directo ISO para la automatización con actuadores.
Diseñado conforme a los estándares API 608, ofrece un cierre confiable de un cuarto de vuelta, con clasificaciones de presión de hasta 3200 PSI y temperaturas que oscilan entre -50° y 600°F (-46° y 316°C).
Disponible en tamaños de 1/4" a 2".
214,42 $
310,75 $
31% de descuento
Seguridad - Está seguro. Nuestro sitio está encriptado y no almacenamos ninguna información de pago.
El Retorno
Productos se pueden devolver si no se usan o están defectuosos. Llamar para autorizacion
Especificaciones de la Chicago Valves Serie HP79 válvula de bola de 2 vías, Alta presión, acero inoxidable 316, API 608 conexión Roscado por SW:
Especificaciones de la válvula
- Cuerpo: ACERO INOXIDABLE 316 - ASTM A351
- Material de la tapa del extremo: Acero inoxidable ASTM A351 CF8M
- Sección central: Acero inoxidable fundido por inversión
- Material del vástago: Acero inoxidable 316
- Material de la bola: Acero inoxidable 316
- Material de la tuerca del prensaestopas: Acero inoxidable serie 300
- Material de la manija con bloqueo: Acero con recubrimiento protector
- Sello del cuerpo: TFM
- Sello exterior del cuerpo: TFM Graphite ®
- Empaquetadura del vástago de alto ciclo
- Diseño del vástago de servicio pesado
- Doble sello del cuerpo totalmente encapsulado
- Plataforma de montaje directo integral ISO 5211
- Vástago a prueba de expulsión (Blowout-proof)
- Empaquetadura del vástago ajustable
- Larga vida útil (alto ciclo)
- Manija con bloqueo
- Fabricada en Tailandia; ensamblada y probada en USA.
- También disponible en acero al carbono
Diseño de fácil mantenimiento
- La robusta construcción de tres piezas de la HP79 facilita el mantenimiento en línea, el reemplazo de los asientos y la revisión de la válvula sin necesidad de extraer la unidad completa del sistema de tuberías, lo que contribuye a reducir el tiempo de inactividad en aplicaciones industriales exigentes.
Opciones
- La Serie 79 está disponible en versiones con conexión FNPT o Roscada (SW) y en acero al carbono.
- Empaquetadura del vástago: Opción a elegir entre Grafito (Estándar) y TFM® con carga de carbono XN (se trata de un material de asiento blando, exclusivo y de alto rendimiento, designado por Chicago Valves para aplicaciones industriales severas. Es un material compuesto elaborado mediante la mezcla de PTFE modificado de segunda generación —TFM— con una carga de refuerzo de carbono-grafito; este material cierra la brecha de rendimiento existente entre los plásticos blandos estándar —como el Teflón puro— y los materiales rígidos de alto costo, tales como el PEEK o los asientos metálicos).
- La Serie 79 ofrece asientos fabricados en Delrin o PEEK.
Especificaciones resumidas de las válvulas Chicago, Serie HD79
(aprox.)Tamaño 1/4" 3/8" 1/2" 3/4" 1" 1 1/4" 1 1/2" 2" CV (GPM) 13 15 40 70 120 240 400 ISO 5211 F03 F04 F04 F07 F07 F07 F07 F07 Torque (LBF-In) Delrin 60-91 60-91 91-140 140-225 180-320 275-505 390-810 650-1400 Torque (LBF-In) PEEK 79-110 79-110 120-180 140-240 190-390 280-610 400-1000 600-2000 Presión (PSI) 3200 3200 3200 3000 2500 2100 2000 2000 Peso (lb) 1,9 1,9 2,4 3,5 6,4 8,9 12,8 18,75 - HP79-666TXS
Ficha técnica
- Tipo de válvula
- Válvula de Bola
- Tamaño de la válvula
- .5 (1/2") .25 (1/4") .75 ( 3/4") .375 (3/8") 1" 1.5 (1 1/2") 1.25 (1 1/4") 2"
- Rango temperatura válvula
- -50° a 600°F (°C -46 a 316)
- Material cuerpo válvula
- Acero inoxidable ASTM 316
- Estilo cuerpo de válvula
- Puerto lleno
- Conexión Válvula
- Roscado por SW
- Válvula PSI
- 3200
- Configuración de válvula
- 2-vías
- Asiento Válvula
- DELRIN PEEK
- Garantía
- 1 año
- Estándares válvulas
- API 608 ISO 5211
