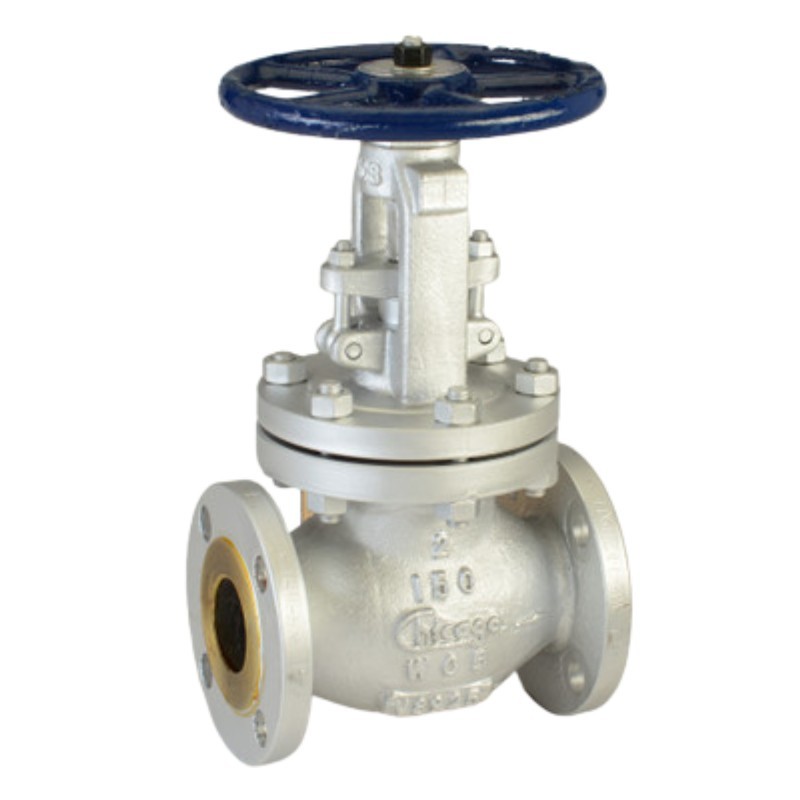

Chicago Valves serie 314 Válvula Globo Bridada Acero fundido clase 150, API 600 OS & Y, 2"-6"
31411
La Serie 314 de Chicago Valves es una válvula de globo de acero al carbono fundido Clase 150 para servicio severo con bonete empernado, vástago ascendente y diseño de vástago ascendente (OS&Y), diseñada para la regulación de flujo industrial a alta presión.
Fabricada bajo las normas API 600 y ASME B16.34, cuenta con un cuerpo y bonete duraderos de acero fundido, un altamente robusto asiento de metal a metal (Stellite), disco suelto y empaquetadura de grafito de alto rendimiento. Esta válvula cumple con la norma NACE MR0175 para entornos de gas amargo y está fabricada con extremos bridados con cara levantada (RF) Clase 150 según ASME B16.5, completamente probada bajo las normas API 598. También disponible con extremos bridados con cara levantada (RF) Clase 300 y Clase 600.
Disponible en tamaños de 2" a 6".
421,82 $
680,35 $
38% de descuento
Seguridad - Está seguro. Nuestro sitio está encriptado y no almacenamos ninguna información de pago.
El Retorno
Productos se pueden devolver si no se usan o están defectuosos. Llamar para autorizacion
La Serie 314 de Chicago Valves es una válvula de globo de acero al carbono fundido Clase 150 para servicio severo. Conforme con las normas API 600 y ASME B16.34, esta válvula está diseñada para servicios exigentes de estrangulación comercial e industrial a alta presión, donde se requiere un cierre confiable, una resistencia estructural extrema y una larga vida útil. El diseño de bonete empernado y vástago ascendente garantiza un sellado robusto y una indicación visible de la posición de la válvula durante la operación.
La Serie 314 está disponible de 2" a 6" con extremos bridados con cara levantada (RF) Clase 150 y cumple con la norma NACE MR0175 para servicio de gas amargo (sour service).
Especificaciones Generales de la Válvula
- Tipo de válvula: Válvula de globo de acero al carbono fundido
- Clase de presión: Clase 150
- Clasificación de presión: 285 PSI (Acero al Carbono Fundido)
- Temperatura máxima: 800°F / 427°C (Acero al Carbono Fundido)
- Material del cuerpo: Acero al carbono fundido (ASTM A216 WCB)
- Material del bonete: Acero al carbono fundido (ASTM A216 WCB)
- Material del anillo del asiento: Acero al carbono (ASTM A105)
- Superficie del asiento: Metal-Metal (Stellite HF CoCr-A)
- Material del vástago: 13% Cr (ASTM A182 Gr. F6a)
- Material del disco: Acero al carbono (ASTM A105) con revestimiento de 13% Cr (ER410)
- Material de la placa de empuje: 13% Cr
- Material de la cubierta del disco: 13% Cr (ASTM A276 410)
- Material de la junta: Acero inoxidable 316 + Grafito (espirometálica)
- Material de la brida del prensaestopas: Acero al carbono fundido (ASTM A216 WCB)
- Material de la empaquetadura: Grafito
- Material del volante: Hierro dúctil
- Operación: Manual (Volante no ascendente)
- Estilo del cuerpo: En línea, Acero fundido, Bonete empernado (BB)
- Diseño de vástago: Vástago ascendente (OS&Y)
- Función de flujo: Estrangulación / regulación de flujo
- Conexiones de extremo: Clase 150 Flanged Raised Face (RF) (ASME B16.5)
- Conexiones de extremo opcionales: Clase 300 y Clase 600 Flanged Raised Face (RF) (ASME B16.5)
- País de origen: China
Normas y Cumplimiento
- Diseño: API 600, ASME B16.34
- Pruebas: API 598 (Pruebas de cuerpo y asiento)
- Dimensiones Cara a Cara: ASME B16.10
- Brida estándar: ASME B16.5, ASME B16.25
- Cumplimiento: NACE MR0175 (Servicio de gas amargo)
Resumen de Especificaciones Técnicas - Chicago Valves Serie 316 Clase 150
Tamaño Número de Parte Cv Peso (lbs) 2" 31411020 54.5 49 2 1/2" 31411025 95 68 3" 31411030 134 88 4" 31411040 238.4 130 5" 31411050 356.7 165 6" 31411060 510.9 212 - 31411
Ficha técnica
- Tipo de válvula
- Válvula de globo
- Tamaño de la válvula
- 2" 2.5 (2 1/2") 3" 4" 5" 6"
- Rango temperatura válvula
- 800°F max (°C 427)
- Material cuerpo válvula
- Acero fundido ASTM A216 WCB
- Estilo cuerpo de válvula
- En línea
- Conexión Válvula
- Clase 150 Brida
- Válvula PSI
- 285
- Configuración de válvula
- 2-vías
- Asiento Válvula
- Metal sobre metal
- Garantía
- 1 año
- Estándares válvulas
- API 598 API 600 ASME B16.5 ASME B16.10 ASME B16.25 ASME B16.34 NACE MR0175
La Serie 314 de Chicago Valves es una válvula de globo de acero al carbono fundido Clase 150 para servicio severo con bonete empernado, vástago ascendente y diseño de vástago ascendente (OS&Y), diseñada para la regulación de flujo industrial a alta presión.
Fabricada bajo las normas API 600 y ASME B16.34, cuenta con un cuerpo y bonete duraderos de acero fundido, un altamente robusto asiento de metal a metal (Stellite), disco suelto y empaquetadura de grafito de alto rendimiento. Esta válvula cumple con la norma NACE MR0175 para entornos de gas amargo y está fabricada con extremos bridados con cara levantada (RF) Clase 150 según ASME B16.5, completamente probada bajo las normas API 598. También disponible con extremos bridados con cara levantada (RF) Clase 300 y Clase 600.
Disponible en tamaños de 2" a 6".
