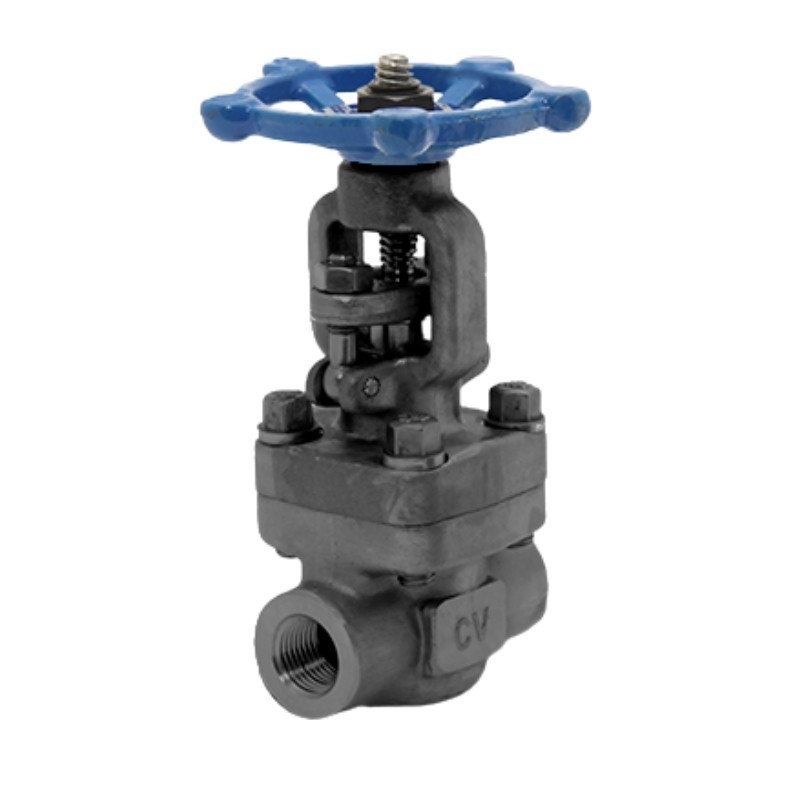

Válvula de Compuerta Chicago Valves Serie 284 de Acero Forjado Clase 800 FNPT (1/4" - 2")
284TE
La Serie 284 de Chicago Valves es una válvula de compuerta multivueltas, fabricada en acero forjado A105 y de Clase 800, diseñada para servicios de aislamiento a alta presión en sistemas de vapor, petróleo, gas y procesos industriales.
Diseñada con una configuración de vástago ascendente OS&Y, la válvula ofrece una indicación visual inequívoca de su posición, al tiempo que aísla las roscas externas del vástago del fluido del proceso. Su construcción de cuerpo forjado proporciona una resistencia mecánica, una capacidad de contención de presión y una fiabilidad térmica superiores en comparación con las alternativas fundidas, lo que hace que la Serie 28 resulte idónea para servicios severos y condiciones de operación cíclicas.
La válvula de la Serie 28 está disponible con conexiones de extremo FNPT o de soldadura a encaje (SW), y se fabrica de conformidad con las normas API 602, ASME B16.34 y API 598 para aplicaciones industriales críticas.
Tiene una clasificación de presión de aproximadamente 1975 PSI a 100 °F (38 °C) y soporta temperaturas de hasta 850 °F. También está disponible en acero inoxidable 316L.
Disponible en tamaños de 1/4" a 2".
48,84 $
77,53 $
37% de descuento
Seguridad - Está seguro. Nuestro sitio está encriptado y no almacenamos ninguna información de pago.
El Retorno
Productos se pueden devolver si no se usan o están defectuosos. Llamar para autorizacion
Especificaciones de la válvula de compuerta multiturna de acero forjado Clase 800, Serie 284 de Chicago Valves, con husillo exterior y yugo (OS&Y):
Especificaciones generales de la válvula
- Cuerpo: Acero forjado A105 (también disponible en acero inoxidable 316L)
- Clase de presión: ASME Clase 800
- Conexión de extremos: FNPT; también disponible en SW (soldadura a encaje/Socket Weld)
- Diseño: OS&Y (husillo exterior y yugo), vástago ascendente
- Operación: Volante manual multiturna
- Función de flujo: Servicio de cierre/aislamiento bidireccional
- Estilo de puerto: Diseño de compuerta convencional/de paso total (full bore)
- Tipo de vástago: Vástago ascendente OS&Y, de acero inoxidable 316L
- Tipo de cuña: Disco de cuña sólida
- Tipo de servicio: Cierre bidireccional
- Diseño del asiento: Anillos de asiento renovables, superficies de asiento metal-metal, diseño de asiento trasero (backseat) para el sellado del vástago durante la operación
- Diseño del bonete: Bonete atornillado de acero forjado
- Presión máxima: Acero forjado A105: aprox. 1975 PSI a 100°F
- Conformidad: NACE MR0175 disponible/aplicable para configuraciones de servicio con fluidos ácidos (sour service)
- País de origen: Camboya
Normas de diseño
- API 602, API 598, ASME B16.34, ASME B16.11, NACE MR0175
Opciones
- Disponible con conexión soldada a encaje (Socket Weld); bajo pedido, también disponible con conexión soldada a encaje y roscada
- Disponible en acero inoxidable 316L (Serie 286)
Resumen de especificaciones de la serie Chicago Valves 284 de acero forjado Clase 800
Tamaño 1/4" 3/8" 1/2" 3/4" 1" 1 1/4" 1 1/2" 2" CV 1.8 3.1 5.3 8.2 16 31.1 45.3 71.8 Peso (lbs) 4.63 4.63 4.41 4.85 7.72 12.12 14.11 20.5 - 284TE
Ficha técnica
- Tipo de válvula
- Válvula de compuerta
- Tamaño de la válvula
- .5 (1/2") .25 (1/4") .75 ( 3/4") .375 (3/8") 1" 1.5 (1 1/2") 1.25 (1 1/4") 2"
- Rango temperatura válvula
- -20° a 850°F (°C -29 a 454)
- Material cuerpo válvula
- Acero forjado A105
- Estilo cuerpo de válvula
- Diseño de compuerta para perforaciones
- Conexión Válvula
- FNPT
- Válvula PSI
- 1975 Max
- Configuración de válvula
- 2-vías
- Asiento Válvula
- Metal sobre metal
- Garantía
- 1 año
- Estándares válvulas
- API 598 API 603 ASME B16.5 ASME B16.34 B16.11 NACE MR0175
La Serie 284 de Chicago Valves es una válvula de compuerta multivueltas, fabricada en acero forjado A105 y de Clase 800, diseñada para servicios de aislamiento a alta presión en sistemas de vapor, petróleo, gas y procesos industriales.
Diseñada con una configuración de vástago ascendente OS&Y, la válvula ofrece una indicación visual inequívoca de su posición, al tiempo que aísla las roscas externas del vástago del fluido del proceso. Su construcción de cuerpo forjado proporciona una resistencia mecánica, una capacidad de contención de presión y una fiabilidad térmica superiores en comparación con las alternativas fundidas, lo que hace que la Serie 28 resulte idónea para servicios severos y condiciones de operación cíclicas.
La válvula de la Serie 28 está disponible con conexiones de extremo FNPT o de soldadura a encaje (SW), y se fabrica de conformidad con las normas API 602, ASME B16.34 y API 598 para aplicaciones industriales críticas.
Tiene una clasificación de presión de aproximadamente 1975 PSI a 100 °F (38 °C) y soporta temperaturas de hasta 850 °F. También está disponible en acero inoxidable 316L.
Disponible en tamaños de 1/4" a 2".
