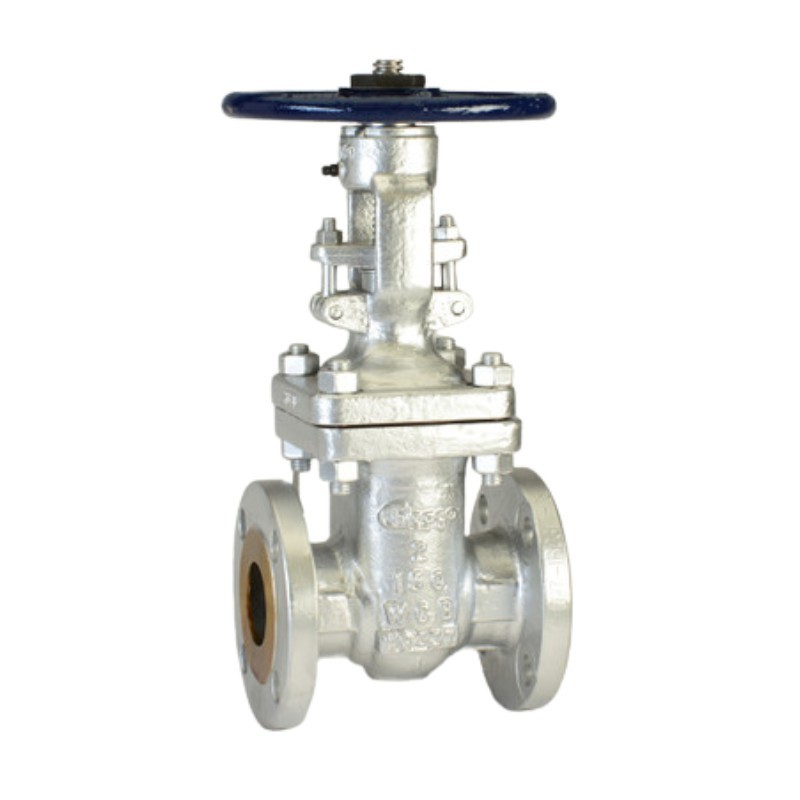

Chicago Valves serie 214 Válvula de Compuerta de acero fundido Clase 600 Bridada (2" - 4")
21461
La Serie 214 de Chicago Valves es una válvula de compuerta de acero fundido de grado industrial y Clase 600 con bonete empernado, vástago ascendente y diseño de vástago ascendente (OS&Y), diseñada para el aislamiento de flujo industrial a alta presión.
Fabricada bajo las normas API 600 y ASME B16.34, cuenta con un cuerpo y bonete duraderos de acero fundido, un altamente robusto asiento de metal a metal (Stellite), cuña flexible totalmente guiada y empaquetadura de grafito de alto rendimiento. Esta válvula cumple con la norma NACE MR0175 para entornos de gas amargo y está fabricada con extremos bridados con cara levantada (RF) Clase 600 según ASME B16.5, completamente probada bajo las normas API 598. También disponible con extremos bridados con cara levantada (RF) Clase 150 y Clase 300.
Disponible en tamaños de 2" a 4".
578,16 $
932,52 $
38% de descuento
Seguridad - Está seguro. Nuestro sitio está encriptado y no almacenamos ninguna información de pago.
El Retorno
Productos se pueden devolver si no se usan o están defectuosos. Llamar para autorizacion
La Serie 214 de Chicago Valves es una válvula de compuerta de acero fundido de grado industrial y Clase 600. Conforme con las normas API 600 y ASME B16.34, esta válvula está diseñada para servicios exigentes de aislamiento comercial e industrial a alta presión, donde se requiere un cierre confiable, una resistencia estructural extrema y una larga vida útil. El diseño de bonete empernado y vástago ascendente garantiza un sellado robusto y una indicación visible de la posición de la válvula durante la operación.
La Serie 214 está disponible de 2" a 4" con extremos bridados con cara levantada (RF) Clase 600 y cumple con la norma NACE MR0175 para servicio de gas amargo (sour service).
Especificaciones Generales de la Válvula
- Tipo de válvula: Válvula de compuerta de acero fundido
- Clase de presión: Clase 600
- Clasificación de presión: 1,480 PSI (Acero al Carbono Fundido)
- Temperatura máxima: 800°F / 427°C (Acero al Carbono Fundido)
- Material del cuerpo: Acero al carbono fundido (ASTM A216 WCB)
- Material del bonete: Acero al carbono fundido (ASTM A216 WCB)
- Material del anillo del asiento: Acero al carbono (ASTM A105)
- Superficie del asiento: Metal-Metal (Stellite HF CoCr-A)
- Material del vástago: 13% Cr (ASTM A182 Gr. F6a)
- Diseño de la cuña: Cuña flexible (Totalmente guiada)
- Material de la cuña: Acero al carbono fundido (ASTM A216 WCB)
- Superficie de asiento de la cuña: 13% Cr (ER410)
- Material del prensaestopas: Acero inoxidable (ASTM A276 410)
- Material de la brida del prensaestopas: Acero al carbono fundido (ASTM A216 WCB)
- Material del yugo: Acero al carbono fundido (ASTM A216 WCB)
- Material de la empaquetadura: Grafito
- Material del volante: Hierro dúctil
- Opción de caja de engranajes: Acero al carbono
- Operación: Manual (Volante / Caja de engranajes)
- Estilo del cuerpo: En línea, Acero fundido, Bonete empernado (BB)
- Diseño de vástago: Vástago ascendente (OS&Y)
- Función de flujo: Aislamiento / Cierre (Shutoff)
- Conexiones de extremo: Clase 600 Flanged Raised Face (RF) (ASME B16.5)
- Conexiones de extremo opcionales: Clase 150 y Clase 300 Flanged Raised Face (RF) (ASME B16.5)
- País de origen: China
Normas y Cumplimiento
- Diseño: API 600, ASME B16.34
- Pruebas: API 598 (Pruebas de cuerpo y asiento)
- Dimensiones Cara a Cara: ASME B16.10
- Brida estándar: ASME B16.5, ASME B16.25
- Brida de gran diámetro estándar: ASME B16.47 Serie A y B (para tamaños ≥26")
- Cumplimiento: NACE MR0175 (Servicio de gas amargo)
Resumen de especificaciones de las válvulas Chicago Valves Serie 214 clase 600
Tamaño Número de Parte Cv Peso (lbs) 2" 21431020 170.6 57 2 1/2" 21431025 233.1 79 3" 21431030 423.7 110 4" 21431040 1079.2 154 5" 21431050 2210.1 214 6" 21431060 3389.2 318 8" 21431080 6758.6 458 10" 21431100 10581.2 652 12" 21431120 16310.3 1028 - 21461
Ficha técnica
- Tipo de válvula
- Válvula de compuerta
- Tamaño de la válvula
- 2" 2.5 (2 1/2") 3" 4"
- Rango temperatura válvula
- 800°F max (°C 427)
- Material cuerpo válvula
- Acero fundido ASTM A216 WCB
- Estilo cuerpo de válvula
- En línea
- Conexión Válvula
- Clase 600 Brida
- Válvula PSI
- 1480 (Max)
- Configuración de válvula
- 2-vías
- Asiento Válvula
- Metal sobre metal
- Garantía
- 1 año
- Estándares válvulas
- API 598 API 600 ASME B16.5 ASME B16.10 ASME B16.25 NACE MR0175
La Serie 214 de Chicago Valves es una válvula de compuerta de acero fundido de grado industrial y Clase 600 con bonete empernado, vástago ascendente y diseño de vástago ascendente (OS&Y), diseñada para el aislamiento de flujo industrial a alta presión.
Fabricada bajo las normas API 600 y ASME B16.34, cuenta con un cuerpo y bonete duraderos de acero fundido, un altamente robusto asiento de metal a metal (Stellite), cuña flexible totalmente guiada y empaquetadura de grafito de alto rendimiento. Esta válvula cumple con la norma NACE MR0175 para entornos de gas amargo y está fabricada con extremos bridados con cara levantada (RF) Clase 600 según ASME B16.5, completamente probada bajo las normas API 598. También disponible con extremos bridados con cara levantada (RF) Clase 150 y Clase 300.
Disponible en tamaños de 2" a 4".
