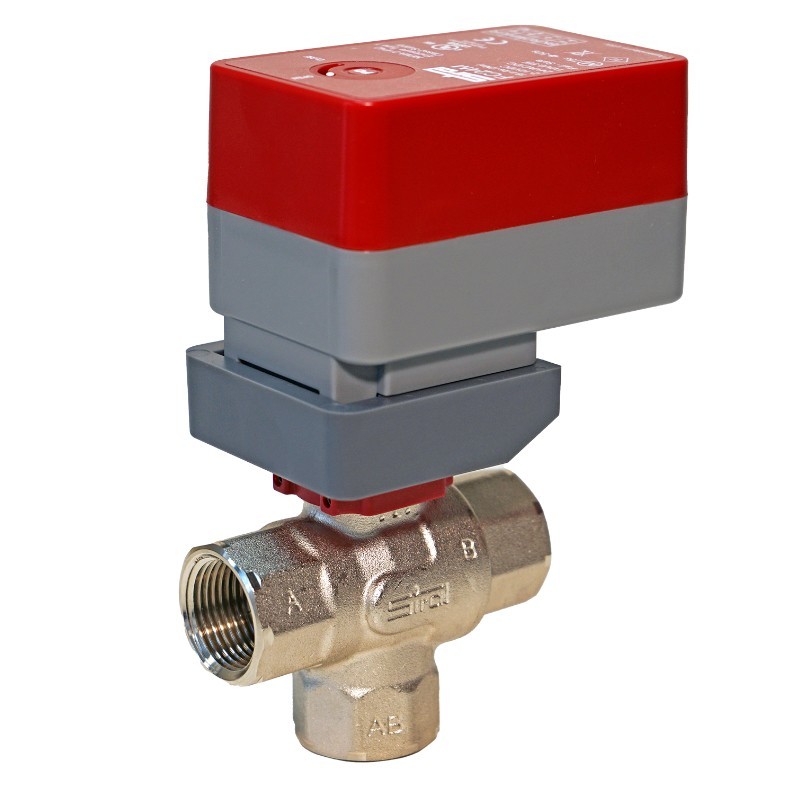

La Siral CVW 3/4" FNPT Válvula de Bola de Control Caracterizada de Latón Niquelado de 3 Vías con Actuador (Bola y Vástago de Acero Inoxidable), Cv 4.7-14 es un paquete de válvula automatizado de 2 piezas diseñado para una regulación de fluidos modulante y proporcional de mezcla o desviación altamente precisa con un cierre hermético (cero fugas) en todos sus puertos. La almohadilla de montaje directo integrada permite que el actuador eléctrico se monte directamente en el cuerpo de la válvula, lo que reduce la histéresis, evita errores de alineación y ahorra un espacio de instalación valioso en salas mecánicas comerciales.

Para garantizar la durabilidad a largo plazo en el campo, esta válvula está diseñada con un cuerpo de 2 piezas de latón niquelado diseñado para reducir la concentración de esfuerzo (stress concentration). Su diseño avanzado de asiento flotante mantiene un torque de operación estable durante toda la vida útil de la válvula, protegiendo al actuador del desgaste prematuro, mientras que la bola autolimpiante de acero inoxidable (SS) elimina activamente los bloqueos y las fugas causadas por superficies dañadas. Además, una brida de barrera térmica integrada minimiza la transferencia de calor para extender aún más la vida útil del actuador.

Para garantizar un rendimiento óptimo, cada válvula se empareja de fábrica con su actuador eléctrico correspondiente basándose estrictamente en el tamaño de la válvula y la clasificación de Cv. Este acoplamiento de torque preciso garantiza la máxima eficiencia mecánica, evita el desgaste del motor y protege la vida útil de alto ciclo del ensamblaje. Tenga en cuenta que, si bien la interfaz interna entre la válvula y el actuador cumple con el estándar de montaje ISO 5211 (F04), el paquete se suministra completamente ensamblado, calibrado y probado; no se requiere dimensionamiento manual del actuador ni montaje en el campo.

Un punto común de confusión para los diseñadores de sistemas es la amplia gama de opciones de Cv de Siral para un solo tamaño de válvula. En las válvulas de puerto completo estándar, el coeficiente de flujo está determinado por el diámetro de la tubería. Sin embargo, la serie Siral CVW utiliza discos de flujo caracterizados intercambiables de alta precisión. Esto significa que cada opción de Cv seleccionable representa un orificio interno físicamente diferente y de perfil preciso instalado dentro del mismo cuerpo de la válvula; el actuador no lo restringe electrónicamente. Elegir el Cv exacto que coincida con la carga de su serpentín de HVAC garantiza una autoridad de válvula óptima. Esto evita que el actuador oscile constantemente (búsqueda o "hunting") intentando encontrar el flujo correcto, lo que resulta en un control de temperatura altamente estable y un desgaste del motor del actuador significativamente menor.

También disponible en tamaños de 1/2", 1", 1-1/4", 1-1/2" y 2" de diámetro.

Especificaciones Generales de la Válvula

• Tipo de válvula: Válvula de bola de control caracterizada (3 vías - Mezcladora/Desviadora)
• Port Design: Caracterizado
• Clasificación de presión del cuerpo: 600 PSI (1/2"-1") / 400 PSI (1-1/4"-2")
• Clasificación de presión de cierre: 200 PSI (Diferencial máximo: 50 PSI)
• Rango de temperatura: 0°F a 250°F / -18°C a 120°C
• Material del cuerpo: Latón niquelado
• Partes internas (Trim): Bola y vástago de acero inoxidable
• Material del asiento: PTFE
• Disco caracterizado: Latón caracterizado
• Material de la bola: Acero inoxidable (autolimpiante)
• Material del vástago: Acero inoxidable (Antiexplosión / Blowout-Proof)
• Material del sello del vástago: EPDM (Junta tórica) Perox
• Brida de barrera térmica: Sí
• Característica de flujo: Porcentaje igual (A a AB), Lineal (B a AB)
• Medios permitidos: Agua, Glicol (hasta 60%)
• Operación: Actuador eléctrico (24 VCA, sin retorno por resorte, IP42)
• Estilo del cuerpo: 3 vías, montaje directo
• Función de flujo: Mezcladora o Desviadora
• Conexiones de extremo: Roscado FNPT
• Almohadilla de montaje estándar: ISO 5211 (F04)
• País de origen: Italia
• Ensamblado en los EE. UU.

Garantía de 5 años del paquete automatizado Siral

Este paquete automatizado incluye una garantía excepcional de 5 años. El período de garantía de la válvula de 5 años es incondicional durante los primeros dos (2) años. Después de los primeros 2 años, la garantía será condicional y la cobertura de la garantía no se aplicará a los daños a los productos causados por factores que constituyan una falta de conformidad fuera del control del vendedor.

Resumen de Modelos y Especificaciones del Actuador
