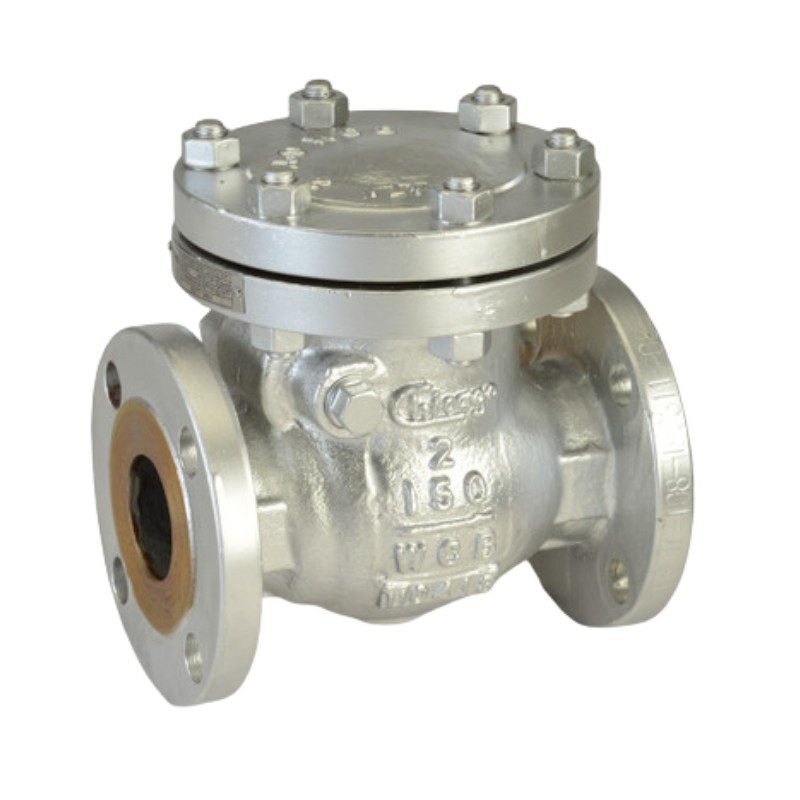

Válvula de Retención de Columpio Chicago Valves Serie 414 Clase 150, API 600, 2" - 12"
4141
La Serie 414 de Chicago Valves es una válvula de retención de columpio (swing check) de acero fundido, Clase 150 bridada, que cumple con la norma API 600 y está diseñada para la prevención de contraflujo en aplicaciones industriales de servicio pesado. Construida con un cuerpo de acero ASTM A216 WCB e internos (trim) ASTM A105, cuenta con una tapa atornillada para un mantenimiento seguro y un asiento integral para eliminar las rutas de fuga detrás del anillo del asiento.
La Serie 414 cumple con la norma NACE MR-0175 para servicio amargo y satisface los estándares ASME B16.34 y B16.10. Clasificada para 285 PSI a 100°F y temperaturas de hasta 1,000°F, la Serie 414 ha sido probada bajo API 598 para garantizar su confiabilidad en aplicaciones de petróleo, gas y vapor. Además del diseño Clase 150, esta serie también está disponible en configuraciones Clase 300 y Clase 600 para requisitos de servicio de mayor presión.
Disponible en tamaños de 2" a 12".
265,98 $
439,63 $
39,5% de descuento
Seguridad - Está seguro. Nuestro sitio está encriptado y no almacenamos ninguna información de pago.
El Retorno
Productos se pueden devolver si no se usan o están defectuosos. Llamar para autorizacion
La Serie 414 de Chicago Valves es una válvula de retención de columpio (swing check) industrial de alto rendimiento, diseñada para un control de flujo unidireccional confiable. Construida bajo las normas API 600, utiliza un cuerpo de acero fundido ASTM A216 WCB para proporcionar una integridad estructural superior en entornos de proceso exigentes. El diseño de tapa atornillada permite una inspección y mantenimiento internos sencillos, mientras que el asiento integral garantiza una superficie de sellado robusta para un servicio prolongado en aplicaciones de vapor, petróleo y gas.
La Serie 414 está disponible desde 2" hasta 12" y también se ofrece en configuraciones de Clase 300 y Clase 600.
Especificaciones Generales de la Válvula
- Tipo de válvula: Válvula de retención de columpio (Swing Check)
- Material del cuerpo: Acero fundido ASTM A216 WCB
- Material del disco: ASTM A105
- Material del anillo del asiento: ASTM A105 (Asiento integral)
- Tipo de asiento: Metal a metal (Lapeado de precisión)
- Operación: Automática
- Diseño de la tapa: Tapa atornillada (Bolted Cover)
- Función de flujo: Prevención de contraflujo / No retorno
- Tipo de servicio: Servicio de flujo unidireccional
- Clasificación de presión: ASME Clase 150 (285 PSI @ 100°F / 38°C)
- Temperatura máxima: 1,000°F (538°C)
- Conexiones de extremo: Bridada Clase 150 (RF - Cara Realzada)
- País de origen: China
Normas y Cumplimiento
- API 600, API 598, ASME B16.34, NACE MR-0175, ASME B16.10, ASME B16.5, ASME B16.47 A&B, ASME B16.25
Disponibilidad de Clases de Presión
La válvula de retención de columpio de la serie 41 de Chicago Valves está disponible en las siguientes clasificaciones:
- Clase 150: Serie 414
- Clase 300: Serie 414
- Clase 600: Serie 414
Resumen de Especificaciones Técnicas - Chicago Valves Serie 414 Clase 150
Tamaño Número de Parte Cv Peso (lbs) 2" 2041411 105.8 38 2 1/2" 2541411 123.2 53 3" 3041411 235.0 62 4" 4041411 391.1 93 5" 5041411 151.1 119 6" 6041411 875.1 150 8" 8041411 1386.8 260 10" 1041411 2171.2 395 12" 1241411 2977.8 666 - 4141
Ficha técnica
- Tipo de válvula
- De aleta
- Tamaño de la válvula
- 2" 2.5 (2 1/2") 3" 4" 5" 6" 8" 10" 12"
- Rango temperatura válvula
- 1000 Max.
- Material cuerpo válvula
- Acero fundido ASTM A216 WCB
- Estilo cuerpo de válvula
- RF (Cara realzada)
- Conexión Válvula
- Clase 150 Brida
- Válvula PSI
- 285
- Configuración de válvula
- 2-vías
- Asiento Válvula
- Metal sobre metal
- Garantía
- 1 año
- Estándares válvulas
- API 598 API 600 ASME B16.5 ASME B16.10 ASME B16.34 ASME B16.47 A&B NACE MR0175
La Serie 414 de Chicago Valves es una válvula de retención de columpio (swing check) de acero fundido, Clase 150 bridada, que cumple con la norma API 600 y está diseñada para la prevención de contraflujo en aplicaciones industriales de servicio pesado. Construida con un cuerpo de acero ASTM A216 WCB e internos (trim) ASTM A105, cuenta con una tapa atornillada para un mantenimiento seguro y un asiento integral para eliminar las rutas de fuga detrás del anillo del asiento.
La Serie 414 cumple con la norma NACE MR-0175 para servicio amargo y satisface los estándares ASME B16.34 y B16.10. Clasificada para 285 PSI a 100°F y temperaturas de hasta 1,000°F, la Serie 414 ha sido probada bajo API 598 para garantizar su confiabilidad en aplicaciones de petróleo, gas y vapor. Además del diseño Clase 150, esta serie también está disponible en configuraciones Clase 300 y Clase 600 para requisitos de servicio de mayor presión.
Disponible en tamaños de 2" a 12".
