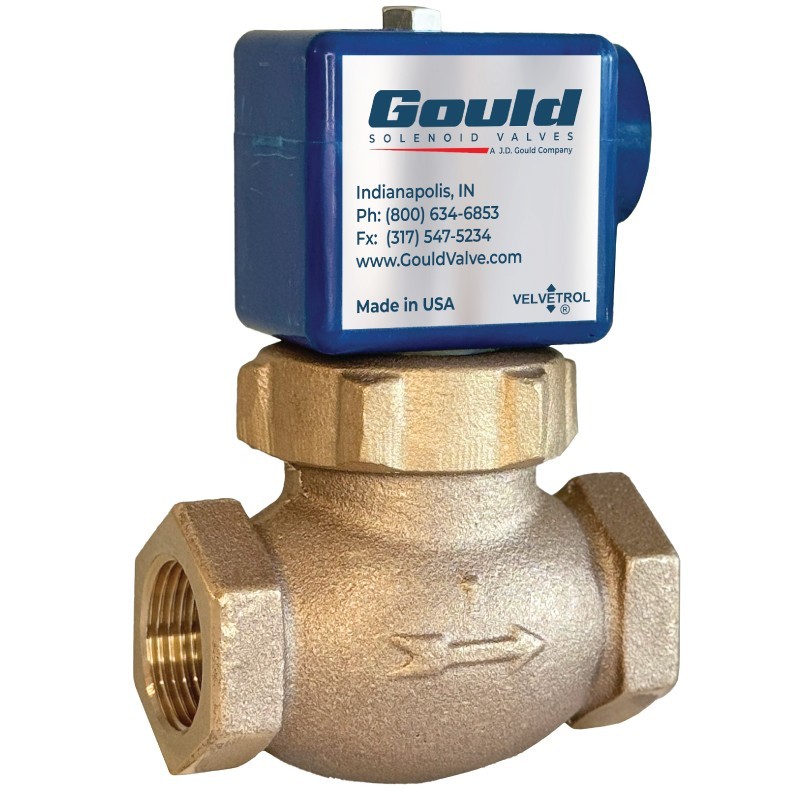

Especificaciones de la válvula solenoide de latón para alta temperatura Gould M4-1-3EP:

Especificaciones generales

• Válvula solenoide para alta temperatura
• Accionamiento por pistón interno
• De 2 vías, paso total
• Sin empaquetadura
• Cuerpo de válvula de bronce fundido
• Normalmente cerrada (se abre al energizarse). Se requiere una caída de presión mínima de 5 psi (ΔP) para un funcionamiento correcto.
• Certificación UL
• Asiento de EPDM
• Cierre hermético
• Fabricada en EE. UU.

Clasificaciones de servicio

• Tamaños de tubería: 1/8”, 1/4”, 3/8”, 1/2”, 3/4”, 1”, 1¼”, 1½”, 2” NPT
• Medios: Vapor, aire caliente, agua caliente y aceites ligeros calientes (viscosidad máxima: 15W SAE, 225 SSU) y otros fluidos no volátiles ni corrosivos
• Rango de presión: 5 – 50 psi
• Rango de temperatura del fluido: -40° a +298°F
• Voltajes disponibles: (CC) 12V, 24V, 48V, 115V, 230V, 26 vatios máx.
• Especificaciones de la bobina:

  • Las bobinas de clase H cuentan con aislamiento NEMA 4X, resistente al agua y a la corrosión (temperatura máxima del fluido: 298 °F).
  • Moldeada en poliéster reforzado con cables de 18” y conector para conducto de ½”

Construcción de la válvula

• Cuerpos: Bronce fundido, con capacidad nominal de 400 PSI
• Presión máxima nominal: WSP 200 psi – WOG 400 psi
• Tubos del émbolo: Acero inoxidable soldado con plata a la tapa de latón.
• Conjuntos de pistón: Latón con discos de asiento de teflón™ reforzado.
• Tornillo de asiento: Asientos de etileno propileno
• Válvulas piloto: Acero inoxidable 430 FR
• Resortes del pistón: Acero inoxidable

Opciones

Nota: Tiempo de apertura/cierre configurado de fábrica: Múltiples factores pueden influir en el tiempo estándar de apertura/cierre de la válvula, incluyendo el tipo de fluido, la viscosidad, la presión (psi), la temperatura y otros. En promedio, las válvulas requieren aproximadamente 0,5 segundos para abrirse o cerrarse completamente una vez energizadas o desenergizadas.

• 81 - Cierre lento
• 84 - Cierre rápido
• 76 - Válvula piloto con resorte para montaje vertical (recomendado para válvulas de hasta 1" NPT)

Resumen de especificaciones Gould M4-1-3EP válvula solenoide

Nota: Las válvulas solenoides Gould están diseñadas para aplicaciones industriales y comerciales. Las aplicaciones residenciales/de consumo anularán la garantía.

Resumen de especificaciones de las válvulas solenoides de bronce Gould serie M

Montaje y servicio

• Instalación: Instale en tubería horizontal con el conjunto de serpentín en la parte superior y vertical con la flecha de flujo o las marcas de entrada y salida en la dirección correcta. Todas las tuberías deben limpiarse con aire comprimido antes de la instalación y se debe instalar un filtro de malla 40 delante de la válvula. Las líneas de vapor deben estar correctamente selladas en la entrada de la válvula. No se recomienda el uso de lubricante para tuberías, pero si se usa, no debe aplicarse al cuerpo de la válvula. Aplique con moderación solo en las roscas de la tubería. J.D. Gould Company recomienda cinta de Teflon™ para todas las conexiones. Las tuberías deben estar correctamente alineadas y sujetadas para evitar tensiones en el cuerpo de la válvula. El cuerpo de la válvula no debe sujetarse con un tornillo de banco, excepto por los extremos de la tubería. Utilice un tornillo de banco o una llave inglesa en la tubería y una llave inglesa en los extremos hexagonales de la tubería. NO utilice el CONJUNTO DE BOBINA como PALANCA para apretar la tubería.

• Mantenimiento: Cierre la válvula de cierre de suministro y active la válvula solenoide para despresurizar la línea de entrada. Desconecte la alimentación eléctrica antes de retirar el conjunto de la bobina. La bobina se sobrecalentará y se quemará si se deja activada sin el conjunto de la bobina completo. Dado que es recomendable realizar inspecciones y limpiezas ocasionales, asegúrese de incluir las válvulas en su programa de mantenimiento. El flujo del fluido y la velocidad del ciclo determinarán el intervalo deseado entre inspecciones. Al retirar la tapa, se exponen las piezas internas de la válvula. No es necesario retirar el cuerpo de la válvula de la línea para su inspección o reparación. Las piezas de la válvula se pueden limpiar con productos comerciales como Lime-Away® o CLR™ para eliminar los depósitos minerales. Asegúrese de que la solución de limpieza sea compatible con los componentes metálicos y no metálicos (asientos y sellos). Las piezas deben enjuagarse bien con agua corriente limpia antes de volver a ensamblarlas.
