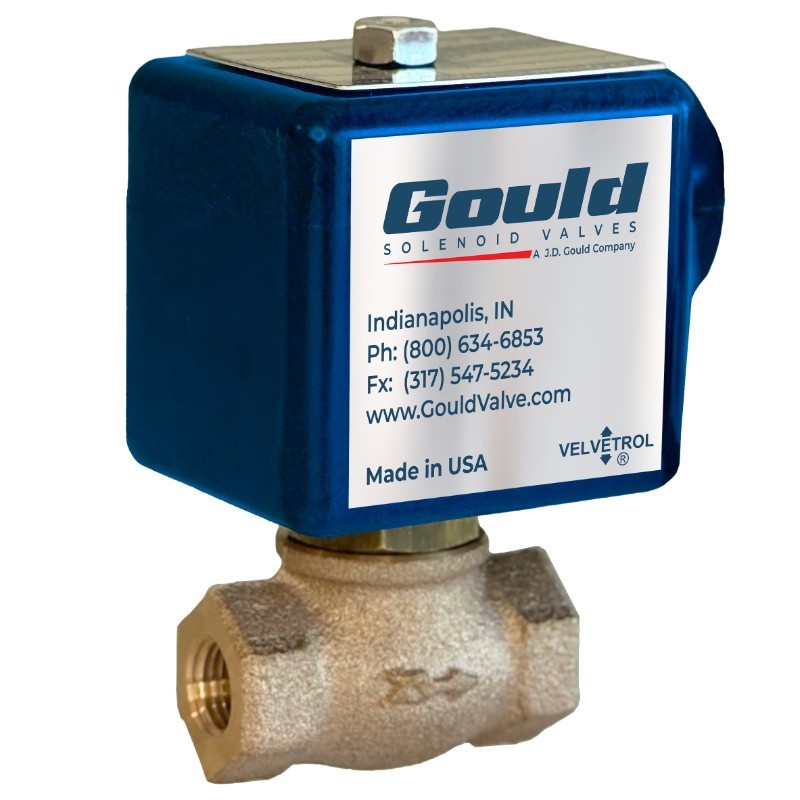

Especificaciones de la válvula solenoide Gould B4-21 DC con cuerpo de bronce fundido:

Especificaciones generales

• Válvula solenoide de uso general
• De 2 vías, puerto estándar
• Sin empaquetadura
• Cuerpo de válvula de bronce fundido
• Normalmente cerrada cuando no está energizada
• Asiento de teflón
• Fabricada en EE. UU.

Especificaciones de servicio

• Tamaños de tubería: 1/8”, 1/4”, 3/8” NPT
• Medios: Aire y gases inertes, agua y líquidos acuosos, aceites ligeros (225 SSU o 15 SAE)
• Rango de presión de la válvula

  • Aire y gases inertes: 0–100
  • Agua y líquidos acuosos: 0-60
  • Aceites ligeros (225 SSU o 15 SAE): 0-40
• Temperatura nominal del fluido: -40 °F a +300 °F
• Voltajes disponibles (CA): 24, 120, 240, 480 (50–60 Hz) 26 vatios máx.
• Especificaciones de la bobina:

  • Aislamiento: Bobinas clase H
  • NEMA 4X, estanca al agua y resistente a la corrosión, moldeada en poliéster reforzado con cables de 18” y conector para conducto de ½”.

Construcción de la válvula

• Cuerpo: Fundido en bronce 85-5-5-5
• Tubos del émbolo: Acero inoxidable soldado con plata a la tapa de latón.
• Conjuntos de la tapa: Tubos de acero inoxidable 304 soldados con plata a una tapa de latón con un tapón de tubo de latón.
• Conjuntos piloto: Caja de armadura de acero inoxidable 416 con punta piloto de acero inoxidable 303 y núcleo de armadura de acero 1018.
• Tornillo del asiento: Los asientos son de latón con junta tórica de Teflon™.

Opciones

• 76 - Piloto accionado por resorte para montaje vertical (recomendado para válvulas de hasta 1" NPT)

Resumen de especificaciones Gould B4-21 válvula solenoide

Nota: Las válvulas solenoides Gould están diseñadas para aplicaciones industriales y comerciales. Las aplicaciones residenciales/de consumo anularán la garantía.

Especificaciones resumidas de las electroválvulas de bronce de la serie B4-21 y BH-19 de Gould

Montaje y servicio

• Instalación: Instale en tubería horizontal con el conjunto de serpentín en la parte superior y vertical con la flecha de flujo o las marcas de entrada y salida en la dirección correcta. Todas las tuberías deben limpiarse con aire comprimido antes de la instalación y se debe instalar un filtro de malla 40 delante de la válvula. Las líneas de vapor deben estar correctamente selladas en la entrada de la válvula. No se recomienda el uso de lubricante para tuberías, pero si se usa, no debe aplicarse al cuerpo de la válvula. Aplique con moderación solo en las roscas de la tubería. J.D. Gould Company recomienda cinta de Teflon™ para todas las conexiones. Las tuberías deben estar correctamente alineadas y sujetadas para evitar tensiones en el cuerpo de la válvula. El cuerpo de la válvula no debe sujetarse con un tornillo de banco, excepto por los extremos de la tubería. Utilice un tornillo de banco o una llave inglesa en la tubería y una llave inglesa en los extremos hexagonales de la tubería. NO utilice el CONJUNTO DE BOBINA como PALANCA para apretar la tubería.

• Mantenimiento: Cierre la válvula de cierre de suministro y active la válvula solenoide para despresurizar la línea de entrada. Desconecte la alimentación eléctrica antes de retirar el conjunto de la bobina. La bobina se sobrecalentará y se quemará si se deja activada sin el conjunto de la bobina completo. Dado que es recomendable realizar inspecciones y limpiezas ocasionales, asegúrese de incluir las válvulas en su programa de mantenimiento. El flujo del fluido y la velocidad del ciclo determinarán el intervalo deseado entre inspecciones. Al retirar la tapa, se exponen las piezas internas de la válvula. No es necesario retirar el cuerpo de la válvula de la línea para su inspección o reparación. Las piezas de la válvula se pueden limpiar con productos comerciales como Lime-Away® o CLR™ para eliminar los depósitos minerales. Asegúrese de que la solución de limpieza sea compatible con los componentes metálicos y no metálicos (asientos y sellos). Las piezas deben enjuagarse bien con agua corriente limpia antes de volver a ensamblarlas.
