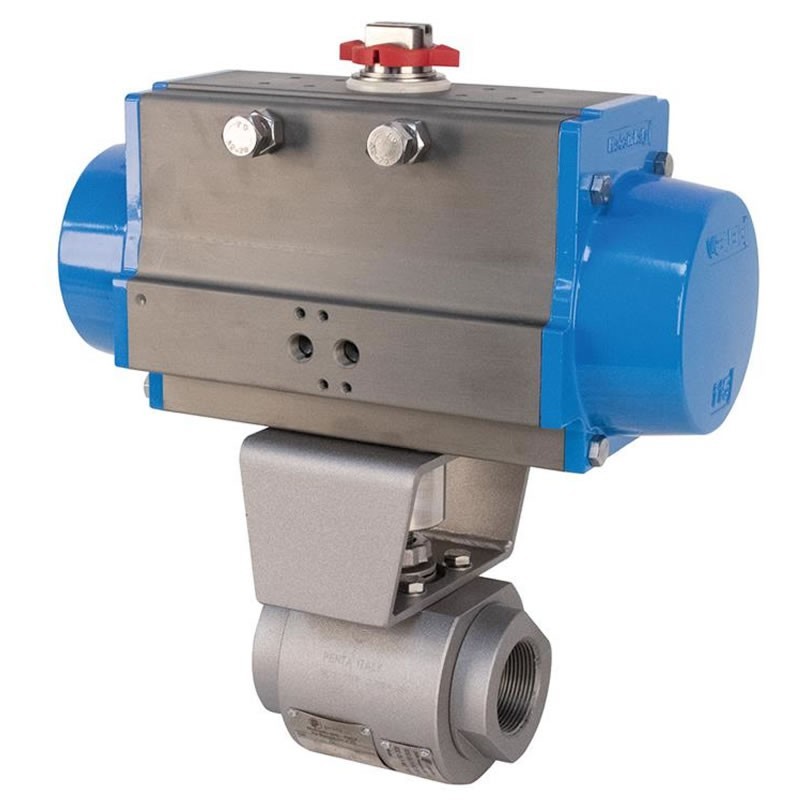

El paquete Bonomi SRAP64PCS incluye tanto la válvula como el actuador; los detalles de cada uno se enumeran a continuación:

Válvula

La válvula de bola flotante con brida y asiento metálico bidireccional de acero al carbono Bonomi Penta AP64CS presenta:

• Cuerpo atornillado de 2 piezas de barra
• Rango de temperatura de la válvula de acero al carbono: -20 °F a +662 °F.
• Rango de temperatura de la válvula de acero inoxidable: -40 °F a +662 °F.
• Consulte con fábrica para temperaturas entre -50 °F y 750 °F.
• Vástago a prueba de explosiones.
• Asientos de bola estándar PENTAFITE, otros asientos metálicos a pedido.
• Para servicios limpios a alta temperatura.
• Empaque de grafito ajustable con carga dinámica.
• Elongación del vástago de 100 mm en Solicitud.
• Inspección y pruebas según API 598.
• Aprobación contra incendios según API 607.
• Operador de palanca de bloqueo disponible a solicitud.
• Materiales que cumplen con la norma NACE MR01-75.
• Hecho en Italia.

También disponible en acero inoxidable

• AP64SS    Tamaños de 1/2" a 4"

Especificaciones detalladas de la válvula

Consulte la siguiente tabla para conocer las especificaciones. Haga clic en la siguiente imagen para ampliar

Actuador

El paquete de actuador contiene la serie SR (Retorne Resorte)

Valbia fabrica actuadores neumáticos de piñón y cremallera, disponibles en versión con retorno por resorte o de doble efecto, con rotación estándar de 0°-90° o de 0°-180°, y se suministran de serie con sellos VITON. Valbia ofrece un producto con un diseño patentado único, que puede garantizar un alto estándar de calidad, rendimiento y confiabilidad. Los actuadores Valbia son versátiles y adecuados para diferentes aplicaciones y condiciones de operación.
Los actuadores neumáticos Valbia están disponibles en tres versiones:

• La serie 82 de aluminio con rotación de 0°-90°
• La serie 83 de aluminio con rotación de 0°-180°
• La serie 84 de acero inoxidable con rotación de 0°-90°

La serie 82, con cuerpo de aluminio extruido y anodizado duro, se fabrica en 15 modelos para garantizar una amplia gama de opciones según el par solicitado; permite una rotación de 0°-90° y está disponible en versiones con retorno por resorte (SR) o doble efecto (DA).

Características del actuador

• Juegos de resortes concéntricos
• Tapas de extremo de aluminio fundido a presión
• Piñón de barra de acero sólido (no fundido)
• Leva de ajuste de rotación de 0°-90°
• Pernos de ajuste de rotación de 0°-90°
• Guías de pistón POM
• Clasificación mínima de presión de aire: 80 psi Máx.: 116 psi
• Temperatura de trabajo: -4°F - 302°F
• No se requiere mantenimiento de lubricación durante toda la vida útil del actuador

Tamaño de válvula con actuador SR (Retorne Resorte)

Tamaño del actuador para retorno por resorte neumático

El torque de salida de un actuador de retorno por resorte no es constante sino que disminuye. Esto se debe a la acción de los resortes. Cuando son comprimidos por el aire que empuja los pistones, acumulan energía que estará disponible de forma decreciente durante la inversión de rotación en el sentido de las agujas del reloj. Consulte la siguiente información para calcular el torque.

SR - Tabla de Torque de Retorne Resorto
