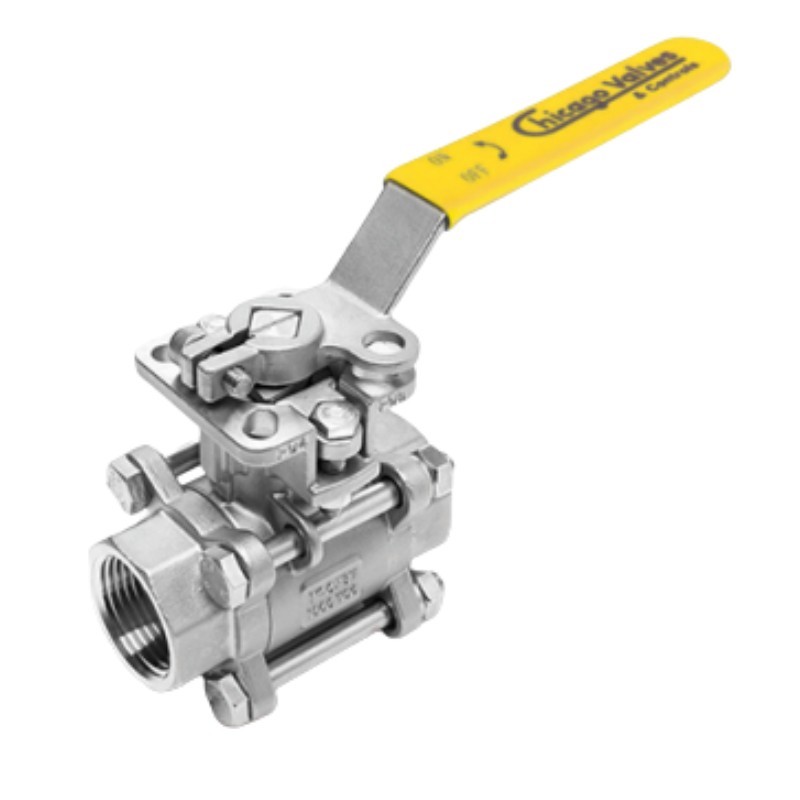

copia de Chicago Valves Series 25 Válvula de Bola Acero inoxidable, 1000 CWP NPT RPTFE 1/4"-2"
3566R4TE1
La Serie 35 de Chicago Valves es una válvula de bola de 3 piezas de puerto completo de grado industrial y un máximo de 1000 CWP, construida con un cuerpo duradero de acero inoxidable 316 y extremos de acero al carbono. Cuenta con una almohadilla de montaje directo ISO 5211 integrada para un acoplamiento perfecto del actuador.
Fabricada y probada bajo las normas ASME B16.34, está diseñada para el control de fluidos de alto rendimiento. Cuenta con un sistema de empaquetadura de vástago de PTFE con carga viva de alto ciclo, diseño antiestático y un altamente confiable asiento de RTFE. Está clasificada para servicio de vapor hasta 150 PSI WSP, servicio de vacío hasta 29" Hg y temperaturas de funcionamiento de -50°F a 450°F (-46°C a 232°C), fabricada con extremos roscados NPT según ASME B16.11. También disponible con extremos para soldar (Socket Weld / SW).
Disponible en tamaños de 1/2" a 4".
Por favor, tenga en cuenta: Esta válvula se suministra de forma predeterminada con el vástago libre (bare stem) para actuación directa; la manija de palanca está disponible de forma opcional.
Automatización de válvulas: Esta válvula también se puede comprar preensamblada y probada con actuadores neumáticos como un paquete automatizado completo, lo que le ahorra un tiempo crítico de montaje y pruebas en el campo.
91,98 $
141,51 $
35% de descuento
Seguridad - Está seguro. Nuestro sitio está encriptado y no almacenamos ninguna información de pago.
El Retorno
Productos se pueden devolver si no se usan o están defectuosos. Llamar para autorizacion
La Serie 35 de Chicago Valves es una válvula de bola de puerto completo de 3 piezas de grado industrial. Conforme con la norma ASME B16.34, esta válvula presenta una construcción híbrida de materiales única que combina un cuerpo central de acero inoxidable 316 fundido con extremos de acero al carbono, diseñada para servicios exigentes de estrangulación, aislamiento y automatización modulante comercial e industrial de alto rendimiento. El acoplamiento directo integrado (ISO 5211) permite la instalación directa de actuadores neumáticos o eléctricos sin necesidad de soportes ni acoplamientos, minimizando la histéresis y ahorrando espacio crítico de instalación.
La Serie 35 está disponible de 1/2" a 4" con extremos roscados NPT.
Especificaciones Generales de la Válvula
- Tipo de válvula: Válvula de bola de 3 piezas (Cuerpo de acero inoxidable / Extremos de acero al carbono)
- Diseño del puerto: Puerto completo
- Clase de presión: 1000 CWP (1/4"-2") / 800 CWP (2-1/2"-4")
- Clasificación de vapor: 150 PSI WSP (Vapor saturado)
- Rango de temperatura: -50°F a 450°F / -46°C a 232°C
- Clasificación de vacío: 29" Hg (Montaje directo)
- Material del cuerpo: Acero inoxidable 316 (ASTM A351 CF8M)
- Material de la pieza final: Acero al carbono fundido (ASTM A216 WCB)
- Material del asiento: RTFE (PTFE reforzado)
- Material del vástago: Acero inoxidable 316
- Material del sello del cuerpo: PTFE
- Material de la arandela de empuje: PTFE con carga de carbono
- Material de la empaquetadura del vástago: PTFE
- Material de la brida del prensaestopas: Acero inoxidable 304
- Material del perno del prensaestopas: Acero inoxidable serie 300
- Material del tope de carrera: Acero inoxidable 304
- Material de la manija: Acero inoxidable 304 (Opcional)
- Operación: Vástago libre (Manija de palanca opcional)
- Estilo del cuerpo: 3 piezas, montaje directo
- Diseño de vástago: Carga viva de alto ciclo
- Función de flujo: Aislamiento / Control de flujo</span
Resumen de Especificaciones Técnicas - Chicago Valves Serie 35 NPT
Tamaño Número de Parte Cv Peso (lbs) 1/4" 2566R1002 6 1.21 3/8" 2566R1004 7 1.12 1/2" 2566R1005 10 1.06 3/4" 2566R1006 25 1.32 1" 2566R1010 35 2.01 1 1/4" 2566R1012 46 2.76 1 1/2" 2566R1015 80 4.74 2" 2566R1020 110 6.97
- 3566R4TE1
Ficha técnica
- Tipo de válvula
- Válvula de Bola
- Tamaño de la válvula
- .5, .75, 1", 1.5, 1.25, 2", 2.5, 3", 4"
- Rango temperatura válvula
- -50° a 450°F (°C -46 a 232)
- Material cuerpo válvula
- Acero Inoxidable 316L
- Estilo cuerpo de válvula
- Puerto lleno
- Conexión Válvula
- FNPT
- Válvula PSI
- 1000
- Tipo de cuerpo Válvula
- 3 piezas
- Configuración de válvula
- 2-vías
- Asiento Válvula
- RTFE
- Garantía
- 1 año
- Estándares válvulas
- ASME B16.11, ASME B16.34, ISO 5211
