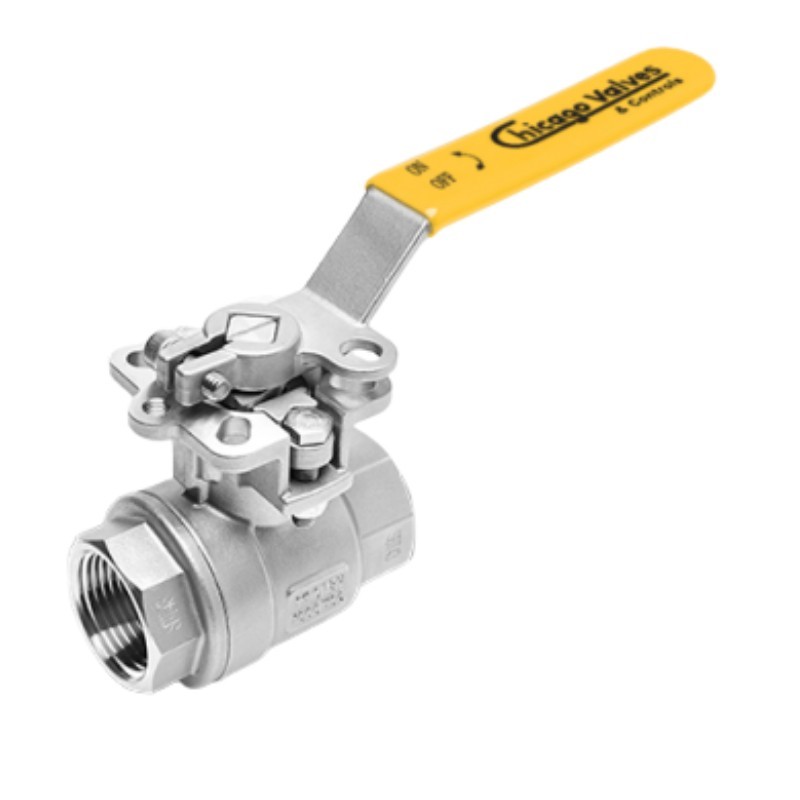

Chicago Valves Series 25 Válvula de Bola Acero inoxidable, 1000 CWP NPT RPTFE 1/4"-2"
2566R1
La Serie 25 de Chicago Valves es una válvula de bola de acero inoxidable 316 de grado industrial y un máximo de 1000 CWP, que cuenta con un diseño de puerto completo de 2 piezas y una almohadilla de montaje directo ISO 5211 integrada para un montaje perfecto del actuador.
Fabricada y probada bajo las normas ASME B16.34, está construida con acero inoxidable 316 fundido duradero. Cuenta con un sistema de empaquetadura de vástago de PTFE con carga viva de alto ciclo, diseño antiestático y un altamente confiable asiento de RTFE. Está clasificada para servicio de vapor hasta 150 PSI WSP, servicio de vacío hasta 29" Hg y temperaturas de funcionamiento de -50°F a 450°F (-46°C a 232°C), fabricada con extremos roscados NPT según ASME B16.11.
Disponible en tamaños de 1/4" a 2".
Por favor, tenga en cuenta: Esta válvula se suministra de forma predeterminada con el vástago libre (bare stem) para actuación directa; la manija de palanca está disponible de forma opcional.
Automatización de válvulas: Esta válvula también se puede comprar preensamblada y probada con actuadores neumáticos como un paquete automatizado completo, lo que le ahorra un tiempo crítico de montaje y pruebas en el campo.
52,27 $
80,42 $
35% de descuento
Seguridad - Está seguro. Nuestro sitio está encriptado y no almacenamos ninguna información de pago.
El Retorno
Productos se pueden devolver si no se usan o están defectuosos. Llamar para autorizacion
La Serie 25 de Chicago Valves es una válvula de bola de acero inoxidable 316 de grado industrial y un máximo de 1000 CWP. Conforme con la norma ASME B16.34, esta válvula de puerto completo de 2 piezas está diseñada para servicios de control de fluidos, aislamiento y automatización modulante de alto rendimiento. El acoplamiento directo integrado (ISO 5211) permite la instalación directa de actuadores neumáticos o eléctricos sin necesidad de soportes ni acoplamientos, minimizando la histéresis y ahorrando espacio crítico de instalación.
La Serie 25 está disponible de 1/4" a 2" con extremos roscados NPT.
Especificaciones Generales de la Válvula
- Tipo de válvula: Válvula de bola de acero inoxidable 316 (2 piezas)
- Diseño del puerto: Puerto completo
- Clase de presión: 1000 CWP (Presión de trabajo en frío)
- Clasificación de vapor: 150 PSI WSP (Vapor saturado)
- Rango de temperatura: -50°F a 450°F / -46°C a 232°C
- Clasificación de vacío: 29" Hg (Montaje directo)
- Material del cuerpo: Acero inoxidable 316 (ASTM A351 CF8M)
- Material de la pieza final: Acero inoxidable 316 (ASTM A351 CF8M)
- Material del asiento: RTFE (PTFE reforzado)
- Material del vástago: Acero inoxidable 316
- Material del sello del cuerpo: PTFE
- Material de la arandela de empuje: PTFE con carga de carbono
- Material de la empaquetadura del vástago: PTFE
- Material de la brida del prensaestopas: Acero inoxidable 304
- Material del perno del prensaestopas: Acero inoxidable serie 300
- Material del tope de carrera: Acero inoxidable 304
- Material de la manija: Acero inoxidable 304 (Opcional)
- Operación: Vástago libre (Manija de palanca opcional)
- Estilo del cuerpo: 2 piezas, montaje directo
- Diseño de vástago: Carga viva de alto ciclo
- Función de flujo: Aislamiento / Control de flujo
- Conexiones de extremo: Roscado NPT (ASME B16.11)
- País de origen: China
Normas y Cumplimiento
- Diseño: ASME B16.34
- Pruebas: ASME B16.34 (Pruebas de cuerpo y asiento)
- Rosca estándar: ASME B16.11 (NPT según ASME B1.20.1)
- Almohadilla de montaje estándar: ISO 5211
- Seguridad/Diseño: Diseño antiestático
Opciones de Actuación y Automatización
Para sistemas de control de flujo automatizados, esta válvula se puede comprar preensamblada y probada con actuadores neumáticos como un paquete completo, lo que le ahorra un valioso tiempo de montaje en campo, pruebas de presión y configuración. Contáctenos para paquetes de válvulas automatizadas personalizadas.
Resumen de Especificaciones Técnicas - Chicago Valves Serie 25 NPT
Tamaño Número de Parte Cv ISO 5211 Brk Torque
(ibf-in)Peso (lbs) 1/4" 2566R1002 6 F03-F04 40 1.21 3/8" 2566R1004 7 F03-F04 40 1.12 1/2" 2566R1005 10 F03-F04 40 1.06 3/4" 2566R1006 25 F03-F04 80 1.32 1" 2566R1010 35 F04-F05 110 2.01 1 1/4" 2566R1012 46 F04-F05 160 2.76 1 1/2" 2566R1015 80 F05-F07 240 4.74 2" 2566R1020 110 F05-F07 300 6.97 - 2566R1
Ficha técnica
- Tipo de válvula
- Válvula de Bola
- Tamaño de la válvula
- .5 (1/2") .25 (1/4") .75 ( 3/4") .375 (3/8") 1" 1.5 (1 1/2") 1.25 (1 1/4") 2"
- Rango temperatura válvula
- -50° a 450°F (°C -46 a 232)
- Material cuerpo válvula
- Acero Inoxidable 316L
- Estilo cuerpo de válvula
- Puerto lleno
- Conexión Válvula
- FNPT
- Válvula PSI
- 1000
- Tipo de cuerpo Válvula
- 2 piezas
- Configuración de válvula
- 2-vías
- Asiento Válvula
- RTFE
- Garantía
- 1 año
- Estándares válvulas
- ASME B16.11 ASME B16.34 ISO 5211
La Serie 25 de Chicago Valves es una válvula de bola de acero inoxidable 316 de grado industrial y un máximo de 1000 CWP, que cuenta con un diseño de puerto completo de 2 piezas y una almohadilla de montaje directo ISO 5211 integrada para un montaje perfecto del actuador.
Fabricada y probada bajo las normas ASME B16.34, está construida con acero inoxidable 316 fundido duradero. Cuenta con un sistema de empaquetadura de vástago de PTFE con carga viva de alto ciclo, diseño antiestático y un altamente confiable asiento de RTFE. Está clasificada para servicio de vapor hasta 150 PSI WSP, servicio de vacío hasta 29" Hg y temperaturas de funcionamiento de -50°F a 450°F (-46°C a 232°C), fabricada con extremos roscados NPT según ASME B16.11.
Disponible en tamaños de 1/4" a 2".
Por favor, tenga en cuenta: Esta válvula se suministra de forma predeterminada con el vástago libre (bare stem) para actuación directa; la manija de palanca está disponible de forma opcional.
Automatización de válvulas: Esta válvula también se puede comprar preensamblada y probada con actuadores neumáticos como un paquete automatizado completo, lo que le ahorra un tiempo crítico de montaje y pruebas en el campo.
