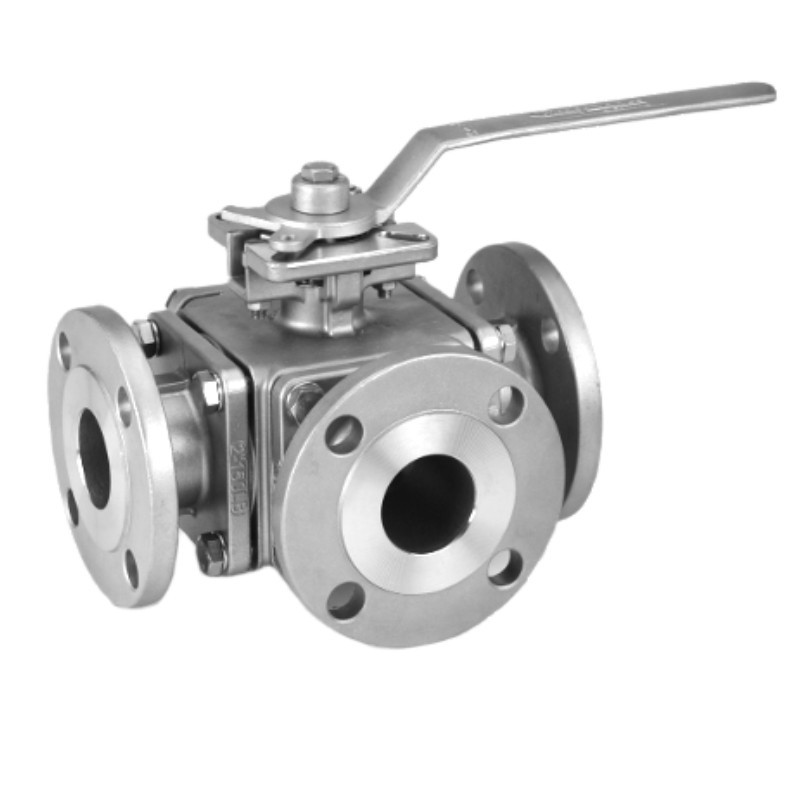

Válvula de Bola de 3 Vías Puerto en L Chicago Valves Serie 17 de Acero Inoxidable 316 Clase 300 Bridada (1/2" - 4")
1766MTT623
La Serie 17 Chicago Valves es una válvula de bola de 3 vías con puerto en L y de alto rendimiento, que permite configuraciones versátiles de trayectoria de flujo, abarcando desde 90° hasta 180°.
La Serie 17 ha sido diseñada para ofrecer un control de flujo preciso en entornos industriales exigentes. Cuenta con cuerpo de acero inoxidable (316 SS) y conexiones bridadas clase 300. Incorpora una plataforma de montaje elevada que permite ajustar el empaquetado del vástago en línea —sin necesidad de retirar el actuador o la manija—, minimizando así el tiempo de inactividad y simplificando las tareas de mantenimiento.
El uso de asientos de TFM ofrece una estabilidad térmica mejorada y una vida útil más prolongada en comparación con el PTFE estándar. Otras características incluyen una presión máxima de 600 CWP, diseño a prueba de expulsión y un vástago con carga viva para una seguridad y durabilidad máximas, con un rango de temperatura de -50 °F a 500 °F (-46 °C a 260 °C).
Disponible en tamaños de 1/2" a 4".
896,90 $
1.263,24 $
29% de descuento
Seguridad - Está seguro. Nuestro sitio está encriptado y no almacenamos ninguna información de pago.
El Retorno
Productos se pueden devolver si no se usan o están defectuosos. Llamar para autorizacion
Especificaciones de la válvula de bola con bridas Serie 17 de Chicago Valves (Puerto en L, Acero Inoxidable, clase 300):
Especificaciones de la válvula
- Cuerpo: ACERO INOXIDABLE 316 - ASTM A351
- Vástago con carga viva (Live loaded)
- Empaquetadura del vástago tipo Chevron
- Tamaños de 1/2" a 2": Diseño de paso total (Full Port)
- Tamaños de 2 1/2" a 4": Paso estándar
- Bola con soporte tipo Trunnion: Tamaños de 3" y 4"
- Diseño de 4 asientos
- Maneta bloqueable
- Plataforma de montaje directo ISO 5211
- Diseño de fácil mantenimiento: La Serie 17 cuenta con una plataforma de montaje ISO 5211 elevada, lo que permite a los operadores ajustar la prensaestopas del vástago mientras la válvula se encuentra en pleno funcionamiento. Esto elimina costosos tiempos de inactividad al permitir el mantenimiento del sellado sin necesidad de retirar actuadores o manetas.
- Asientos TFM™ de primera calidad: La Serie 17 viene equipada de serie con asientos de TFM, los cuales ofrecen un menor coeficiente de fricción y una resistencia superior al "flujo en frío" (cold flow) en comparación con el PTFE tradicional. Esto garantiza un cierre hermético sin fugas (bubble-tight), un menor par de operación para la automatización y una vida útil prolongada en aplicaciones industriales de alto ciclo.
- Fabricada en Tailandia
Opciones
- La Serie 17 está disponible con extremos para soldar (SW) o roscados (NPT) hasta 2".
- La Serie 17 con bridas está disponible en Clase 150 y Clase 300.
- También disponible en configuración de puerto en T.
- Elija entre (1) configuraciones de puerto en L a 90° y (1) a 180°.
Especificaciones resumidas de las válvulas Chicago Valves Serie 17
Tamaño 1/2" 3/4" 1" 1 1/2" 2" 2 1/2" 3" 4" Factor Cv Puerto en T 13 22 35 85 160 267 365 649 Factor Cv Puerto en L 8 13 21 49 93 154 211 375 Par máx. Clase 150 (Asiento TFM) 115 165 315 540 810 1480 1850 2500 Par máx. Clase 300 (Asiento TFM) 160 190 350 650 890 1650 2200 3000 Puerto: completo/estándar Completo Completo Completo Completo Completo Estándar Estándar Estándar Peso Puerto en L Clase 300 (lbs) 4.63 5.2 7.3 14.28 21.91 33.43 49.47 70.17 - 1766MTT623
Ficha técnica
- Tipo de válvula
- Válvula bola oblea
- Tamaño de la válvula
- .5 (1/2") .75 ( 3/4") 1" 1.5 (1 1/2") 2" 2.5 (2 1/2") 3" 4"
- Rango temperatura válvula
- -50° a 500° F (°C -46 a 260)
- Material cuerpo válvula
- Acero inoxidable ASTM 316
- Estilo cuerpo de válvula
- Puerto estándar Puerto lleno
- Conexión Válvula
- Clase 300 Brida
- Válvula PSI
- 720
- Configuración de válvula
- Puerto L 3 vías
- Asiento Válvula
- TFM-MPTFE
- Garantía
- 1 año
La Serie 17 Chicago Valves es una válvula de bola de 3 vías con puerto en L y de alto rendimiento, que permite configuraciones versátiles de trayectoria de flujo, abarcando desde 90° hasta 180°.
La Serie 17 ha sido diseñada para ofrecer un control de flujo preciso en entornos industriales exigentes. Cuenta con cuerpo de acero inoxidable (316 SS) y conexiones bridadas clase 300. Incorpora una plataforma de montaje elevada que permite ajustar el empaquetado del vástago en línea —sin necesidad de retirar el actuador o la manija—, minimizando así el tiempo de inactividad y simplificando las tareas de mantenimiento.
El uso de asientos de TFM ofrece una estabilidad térmica mejorada y una vida útil más prolongada en comparación con el PTFE estándar. Otras características incluyen una presión máxima de 600 CWP, diseño a prueba de expulsión y un vástago con carga viva para una seguridad y durabilidad máximas, con un rango de temperatura de -50 °F a 500 °F (-46 °C a 260 °C).
Disponible en tamaños de 1/2" a 4".
