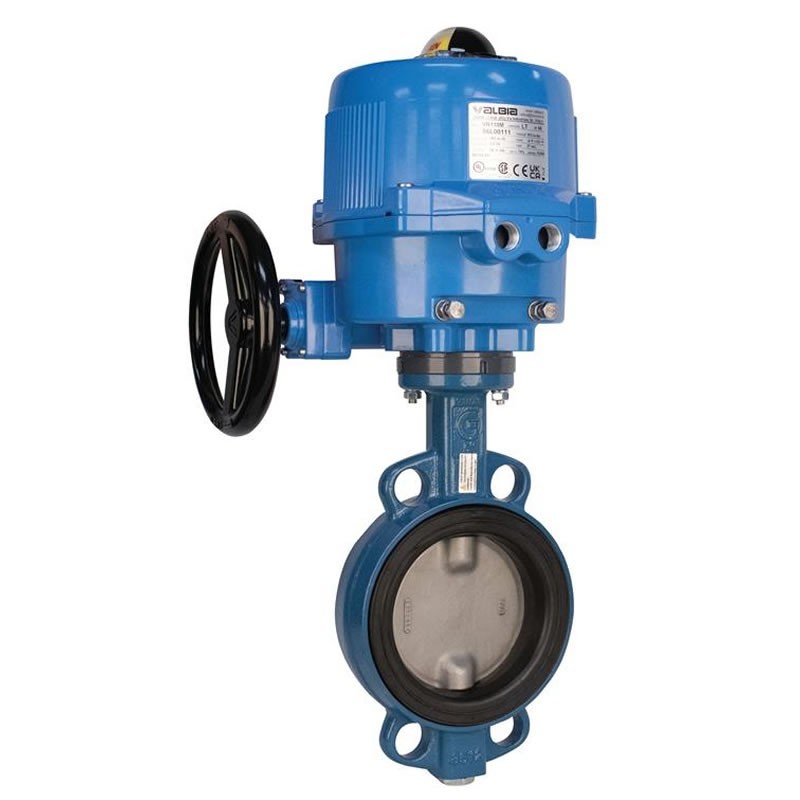

El paquete Bonomi MEN500S incluye tanto la válvula como el actuador; los detalles de cada uno se enumeran a continuación:

Válvula

La válvula Bonomi N500S de mariposa cuerpo Wafer, disco CF8M acero inoxidable, asientos EPDM presenta:

• Cuerpo de oblea de hierro fundido recubierto de epoxi
• Clasificación de presión: 250 psi de agua (de 40 °F a 80 °F) (°C-4 a 27)
• ISO 5211 Almohadilla de montaje directo/vástago cuadrado
• Asiento resistente de EPDM de calidad alimentaria -30 °F a 250 °F (°C -34 a 121)
• Brida cara a cara API609
• Diseño de disco flotante de doble eje
• Cumple con MSS SP 67
• La ausencia de pasadores en el disco evita posibles puntos de fuga
• Certificado NSF para servicio de agua potable (solo asientos EPDM)

Modelos

• Asientos N500S de EPDM    Tamaños de 1 1/2" a 12"
• 530S   Asientos VITON        Tamaños de 2" a 12"
• 540S   Asientos BUNA-N     Tamaños de 2" a 12"

Especificaciones detalladas de la válvula

Consulte la siguiente tabla para conocer las especificaciones. Haga clic en la siguiente imagen para ampliar

Características del actuador Electrico Valbia

• Los actuadores eléctricos Valbia son adecuados para la automatización de una gran variedad de válvulas de bola y mariposa
• El motor ajusta su velocidad según las variaciones de carga para mantener consistentemente el tiempo de ciclo especificado
• El limitador de par y los calentadores están incluidos en la versión estándar y siempre funcionan automáticamente cuando el actuador está encendido, para garantizar una protección continua contra la condensación y el exceso de par
• El tren de engranajes está formado por dos ruedas dentadas de acero y tecnopolímero, insertadas en una resistente estructura de aluminio fundido a presión y sostenidas por piñones de acero templado montados sobre casquillos autolubricantes, para proporcionar una construcción mecánica sólida.
• Todos los actuadores eléctricos Valbia están diseñados con un patrón de conexión inferior estándar ISO 5211, para permitir el montaje directo de todas las válvulas diseñadas según ISO 5211
• Patrón ISO
• Los actuadores de la serie 85 cuentan con una carcasa de tecnopolímero y la serie 86 con carcasa de metal
• Aprobaciones de actuadores: CE, UL y amp; CSA
• Final de carrera auxiliar: n°2 STD (tipo SPOT)
• Rango de temperatura de 23 °F a 131 °F
• Rotación 90°

Con respaldo de batería para funcionamiento a prueba de fallos

• Esta versión permite la activación de la batería tan pronto como se interrumpe el suministro eléctrico.
• Para esta versión estándar ON/OFF: Fallo de cierre, Fallo de apertura o completa el ciclo interrumpido.

Versión especial con posicionador estándar (4-20 mA o 0-10 V) o inverso (20-4 mA o 10-0 V)

• La versión modulante se puede controlar mediante un comando de corriente (4-20 mA) o voltaje (0-10 V).
• El control proporcional permite un comando de resolución de 0,9°, con una tolerancia de posicionamiento inferior al 1% del fondo de escala del potenciómetro.

Tamaño de válvula con actuador

Actuator - Valbia 86 Series Technical Data
